Кабель EQDIRECT-RS232
« : 29 Октября 2010, 23:44:17 »
. - .

После покупки монтировки HEQ5 либо EQ6 возникает естественное желание расширить функционал. В первую очередь это касается обладателей модели SynTrek. Платить за пульт не хочется, а вот Go-To вещь приятная и желаемая. Поэтому наверняка все пользователи хоть раз слышали о проекте EQMOD.
Итак начнем.
В первую очередь необходимы базовые умения пользоваться паяльником и читать принципиальные схемы. Подробную документацию можно найти на сайте проекта.
Приведу лишь выдержки.

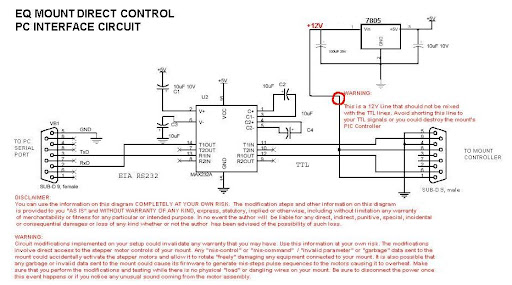

Нас интересует схема с использованием последовательного порта на ПК:

Однако я пребываю в недоумении почему авторы применили электролитические конденсаторы на 10 мкФ, в то время как в даташите на микросхему указаны номиналы в 1 мкФ. Поэтому я применил конденсаторы на 1 мкФ, что соответствует рекомендациям производителя.

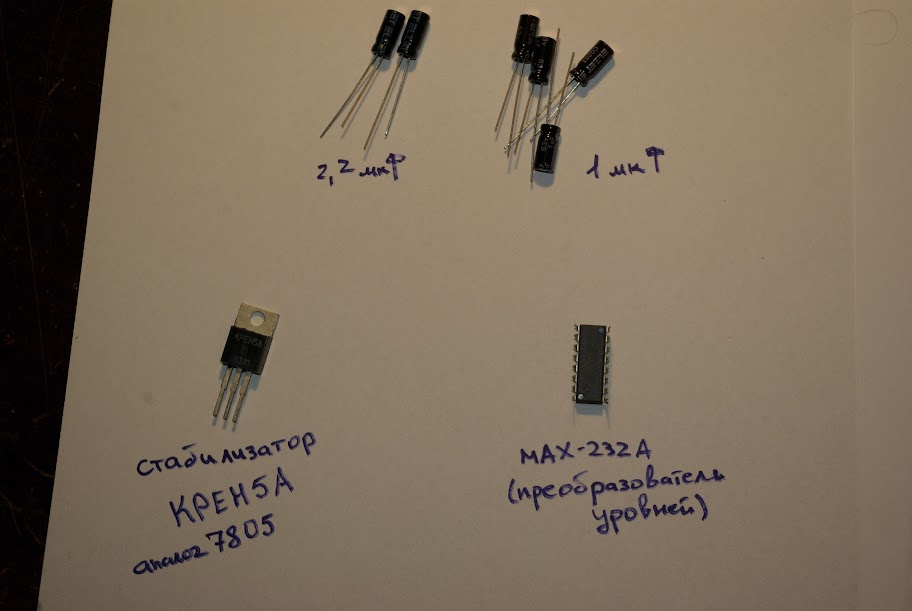

Вот что нам потребуется для сборки:

и разъемы:

Разъем RJ-45 обжат по стандарту А: бело-оранж, оранж, бело-зел, синий, бело-синий, оранж, бело-кор, кор.
Сборку я решил проводить на монтажной плате - для повторения требуется минимум знаний и усилий. Да, это не так красиво как вытравленные дорожки и зеленый лак, но для наших целей вполне подойдет такое решение.

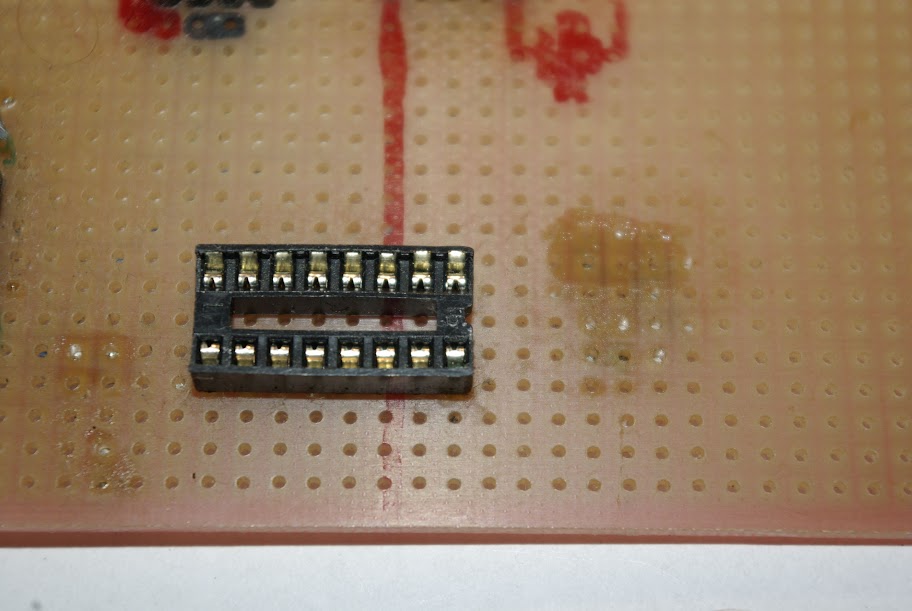

У меня уже была заготовлена плата с контактной площадкой, поэтому я использовал её. Я рекомендую использование таких площадок, так как они позволяют во-первых избежать нагрева микросхемы, а во-вторых микросхема подлежит быстрой замене.

Далее, необходимо припаять конденсаторы (4шт.) руководствуясь следующей схемой:

Вместо дорожек я использовал залуженные ножки самих компонентов, а также короткие перемычки из проводов:

После припайки конденсаторов необходимо установить стабилизатор напряжения 7805 (либо в нашем случае КРЕН5А).
Распиновка - смотрим со стороны надписей: слева вход +12В, центральный земля, справа выход +5В:

!!! ВНИМАНИЕ !!! Будьте предельно осторожны, не оставляйте "сопли" из припоя, так как замыкание линии +12В на внутреннюю
логику TTL уровней может вывести её из строя. Это также касается и электроники внутри монтировки.
Также можно добавить два конденсатора номиналом от 2,2 до 100 мкФ (какие найдете, желательно не меньше 10 мкФ) параллельно входу и выходу стабилизатора.

Теперь основной блок готов, переходим к подключению разъемов. Распиновку серийного порта на ПК вы видите на основной принципиальной схеме. Соответствие разъемов DB-9 to RJ-45 приведено ниже:

У меня получилось так:
Синий+бело-оранжевый - земля.
Коричневый+бело-коричневый - +12В.
Зеленый и бело-синий - прием-передача.
В целом плату можно считать законченной.
Дальше для удобства и красоты её можно вырезать и засунуть в подходящую по размерам пластиковую коробку.
У меня в закромах родины нашлась одна из-под сгоревшего (как можно видеть по смайлу) программатора:

Фиксируем хомутами кабели:

и фиксируем (я использовал жидкие гвозди) саму плату с кабелями внутри корпуса.
Смайлик показывает что все готово к работе!
Записан
Глупый пингвин робко прячет,
Смелый - гордо достаёт!

(и у пингвинов есть телескопы :))))

Hornet

  • Moderator
  • Оффлайн Оффлайн
  • Сообщений: 2041
  • Благодарностей: 210
Re: Кабель EQDIRECT-RS232
« Ответ #1 : 30 Октября 2010, 09:02:44 »
. - .

А почему не взять дата-кабель от старого телефона и просто припаять ( в вашем случае --- обжать ) к нему нужный разъем на монти ? Это много проще . ;)
Записан
Доб 8"


DarKFighter

  • Оффлайн Оффлайн
  • Сообщений: 305
  • Благодарностей: 0
  • Celestron 130 + HEQ-5 Pro + Pentax K10D
Re: Кабель EQDIRECT-RS232
« Ответ #2 : 30 Октября 2010, 10:18:26 »
. - .

Под рукой были все комплектующие:) а за кабелем нужно ехать черти-куда...
Это получается полный хенд-мейд;)
« Последнее редактирование: 30 Октября 2010, 10:57:43 от DarKFighter »
Записан
Глупый пингвин робко прячет,
Смелый - гордо достаёт!

(и у пингвинов есть телескопы :))))

Mikhail Nalivkin

  • Оффлайн Оффлайн
  • Сообщений: 1359
  • Благодарностей: 17
  • Цель - К400
Re: Кабель EQDIRECT-RS232
« Ответ #3 : 30 Октября 2010, 12:29:33 »
. - .

Такой хендмейд хорош только для обладателей ноутбуков с COM-портом. Или же ещё один переходник USB-COM...
Записан
Астрограф 150/610 гиперболический Ньютон с MPCC, HEQ5Pro SynScan, QHY8mod, QHY6, Сanon 30Dа, Таир3А, Юпитер 37А, Индустар 61Л3/МС, SW Доб ретрак 12" сообразили на троих, старичок Мицар.

MAKsutik

  • Оффлайн Оффлайн
  • Сообщений: 4707
  • Благодарностей: 249
  • Ищи на третьей планете.
    • Project EQDrive
Re: Кабель EQDIRECT-RS232
« Ответ #4 : 30 Октября 2010, 12:33:51 »
. - .

Такой хендмейд хорош только для обладателей ноутбуков с COM-портом. Или же ещё один переходник USB-COM...
для ком порта я делал попроще,2 транзистора, и кренка не нужна вообще,
Записан



DarKFighter

  • Оффлайн Оффлайн
  • Сообщений: 305
  • Благодарностей: 0
  • Celestron 130 + HEQ-5 Pro + Pentax K10D
Re: Кабель EQDIRECT-RS232
« Ответ #5 : 30 Октября 2010, 17:51:40 »
. - .

Помогите пожалуйста! Не могу понять - не работает и хоть ты тресни. Работала и перестала. Может ли кто-то померять у себя какие напряжения на TxD RxD со стороны монтировки? У меня на одном 0,3 В, на другом +5 держаться.
Записан
Глупый пингвин робко прячет,
Смелый - гордо достаёт!

(и у пингвинов есть телескопы :))))

DarKFighter

  • Оффлайн Оффлайн
  • Сообщений: 305
  • Благодарностей: 0
  • Celestron 130 + HEQ-5 Pro + Pentax K10D
Re: Кабель EQDIRECT-RS232
« Ответ #6 : 30 Октября 2010, 18:20:00 »
. - .

Видимо я полный неудачник и что-то пошло не так... Просто не работает.
убейте меня, я копил на эту монтировку черти сколько времени...
Записан
Глупый пингвин робко прячет,
Смелый - гордо достаёт!

(и у пингвинов есть телескопы :))))


Thomas

  • Оффлайн Оффлайн
  • Сообщений: 2313
  • Благодарностей: 1
  • Натер зеркало - получи +1 в карму
Re: Кабель EQDIRECT-RS232
« Ответ #7 : 30 Октября 2010, 19:11:08 »
. - .

Монти от  пульта не работает?
Записан
Телескоп Алькор производства НПЗ
Телескоп-самопал D=150mm, F=1250, ГЗ - сфера собственного изготовления
Canon EOS 350D, Canon EF 24-85 USM, Юпитер 37 MC

DarKFighter

  • Оффлайн Оффлайн
  • Сообщений: 305
  • Благодарностей: 0
  • Celestron 130 + HEQ-5 Pro + Pentax K10D
Re: Кабель EQDIRECT-RS232
« Ответ #8 : 30 Октября 2010, 19:17:16 »
. - .

К сожалению пульта нету:) покупал так
Записан
Глупый пингвин робко прячет,
Смелый - гордо достаёт!

(и у пингвинов есть телескопы :))))

Hornet

  • Moderator
  • Оффлайн Оффлайн
  • Сообщений: 2041
  • Благодарностей: 210
Re: Кабель EQDIRECT-RS232
« Ответ #9 : 30 Октября 2010, 19:46:58 »
. - .

К сожалению пульта нету:) покупал так
Без пульта Син-Трек ?
Записан
Доб 8"


DarKFighter

  • Оффлайн Оффлайн
  • Сообщений: 305
  • Благодарностей: 0
  • Celestron 130 + HEQ-5 Pro + Pentax K10D
Re: Кабель EQDIRECT-RS232
« Ответ #10 : 30 Октября 2010, 20:16:47 »
. - .

Да, вообще без пульта.
Записан
Глупый пингвин робко прячет,
Смелый - гордо достаёт!

(и у пингвинов есть телескопы :))))

Thomas

  • Оффлайн Оффлайн
  • Сообщений: 2313
  • Благодарностей: 1
  • Натер зеркало - получи +1 в карму
Re: Кабель EQDIRECT-RS232
« Ответ #11 : 30 Октября 2010, 20:20:31 »
. - .

Ну значит поступите так как советовали выше - поехать на базар и купить кабель.
Записан
Телескоп Алькор производства НПЗ
Телескоп-самопал D=150mm, F=1250, ГЗ - сфера собственного изготовления
Canon EOS 350D, Canon EF 24-85 USM, Юпитер 37 MC

DarKFighter

  • Оффлайн Оффлайн
  • Сообщений: 305
  • Благодарностей: 0
  • Celestron 130 + HEQ-5 Pro + Pentax K10D
Re: Кабель EQDIRECT-RS232
« Ответ #12 : 31 Октября 2010, 14:38:55 »
. - .

Обнаружил что вышел из строя мой переходник на СОМ. Спаял на рабочей части программатора на микросхеме FT232R. подключил - фух, все заработало. Собрал обратно монтировку (я вынимал электронику для прозвона), собрал программатор в коробку - не работает. Уже не знаю что делать. Может кто-то из Киева смилостится и сможет встретиться со мной с рабочим кабелем? Голова уже кругом...
Записан
Глупый пингвин робко прячет,
Смелый - гордо достаёт!

(и у пингвинов есть телескопы :))))

Thomas

  • Оффлайн Оффлайн
  • Сообщений: 2313
  • Благодарностей: 1
  • Натер зеркало - получи +1 в карму
Re: Кабель EQDIRECT-RS232
« Ответ #13 : 31 Октября 2010, 14:41:56 »
. - .

Мой вам совет - соберите не на "коленке".
Записан
Телескоп Алькор производства НПЗ
Телескоп-самопал D=150mm, F=1250, ГЗ - сфера собственного изготовления
Canon EOS 350D, Canon EF 24-85 USM, Юпитер 37 MC

DarKFighter

  • Оффлайн Оффлайн
  • Сообщений: 305
  • Благодарностей: 0
  • Celestron 130 + HEQ-5 Pro + Pentax K10D
Re: Кабель EQDIRECT-RS232
« Ответ #14 : 31 Октября 2010, 14:48:45 »
. - .

Та вообщем я понял что в итоге я куплю готовый и все:) для сохранения своих нервных окончаний.
