Drift Scan Imaging
« : 01 Грудня 2010, 14:01:43 »
. - .

Собсвенно что такое Drift scan? Это сьемка неподвижным телескопом без слежения. Из-за вращения земли обьект(ы) проходят по матрице и оставляют треки. Потом по информации этих треков получаем готовую картинку.

Нашел вот такой сайт по данной теме.
http://www.driftscan.com/index.htm

Собственно вопрос, как обрабатывать? Нашел что-то похожее у IRIS но пока не заработало.
по iris инфа тут:

http://astrosurf.com/buil/iris/lecon25_us.htm

« Останнє редагування: 01 Грудня 2010, 14:09:51 від thomas.coding »
Записаний
Телескоп Алькор производства НПЗ
Телескоп-самопал D=150mm, F=1250, ГЗ - сфера собственного изготовления
Canon EOS 350D, Canon EF 24-85 USM, Юпитер 37 MC

LifeIsGood

  • Moderator
  • Offline Offline
  • Повідомлень: 5055
  • Благодарностей: 347
Re: Drift Scan Imaging
« Reply #1 : 01 Грудня 2010, 14:26:11 »
. - .

Для этого нужна матрица специальная, которая сливает строки со звездной скоростью.
Записаний

Thomas

  • Offline Offline
  • Повідомлень: 2307
  • Благодарностей: 1
  • Натер зеркало - получи +1 в карму
Re: Drift Scan Imaging
« Reply #2 : 01 Грудня 2010, 14:31:45 »
. - .

Для этого нужна матрица специальная, которая сливает строки со звездной скоростью.
Не совсем уверен. По логике получается картинка с треками звезд на выходе. Мне кажется что и с обычной матрицей такое прокатит.  Главное расчитать время на линию пикселов + картинка должна быть с вертикальными полосами.
« Останнє редагування: 01 Грудня 2010, 14:46:08 від thomas.coding »
Записаний
Телескоп Алькор производства НПЗ
Телескоп-самопал D=150mm, F=1250, ГЗ - сфера собственного изготовления
Canon EOS 350D, Canon EF 24-85 USM, Юпитер 37 MC


Thomas

  • Offline Offline
  • Повідомлень: 2307
  • Благодарностей: 1
  • Натер зеркало - получи +1 в карму
Re: Drift Scan Imaging
« Reply #3 : 01 Грудня 2010, 14:34:30 »
. - .

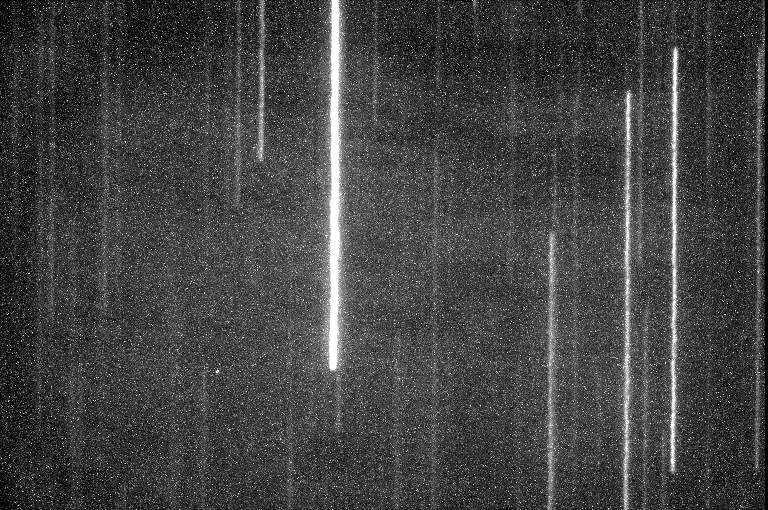

Вот картинка которая получается на выходе
Записаний
Телескоп Алькор производства НПЗ
Телескоп-самопал D=150mm, F=1250, ГЗ - сфера собственного изготовления
Canon EOS 350D, Canon EF 24-85 USM, Юпитер 37 MC

LifeIsGood

  • Moderator
  • Offline Offline
  • Повідомлень: 5055
  • Благодарностей: 347
Re: Drift Scan Imaging
« Reply #4 : 01 Грудня 2010, 15:04:04 »
. - .

В чем не уверен?
Принцип drift-scan в том, что по мере того как звезды "ползут" по матрице матрица с такой же скоростью считывает строки. Т.е. получается звезда переползает на следующий пиксель и матрица считывает 1 строку. Поэтому никаких треков. На выходе длинный кадр с эквивалентной экспозицией равной времени "переползания" звзеды по матрице.
Записаний

KMM

  • Offline Offline
  • Повідомлень: 2192
  • Благодарностей: 29
Re: Drift Scan Imaging
« Reply #5 : 01 Грудня 2010, 17:39:22 »
. - .

Для этого нужна матрица специальная, которая сливает строки со звездной скоростью.
Не совсем уверен. По логике получается картинка с треками звезд на выходе. Мне кажется что и с обычной матрицей такое прокатит.  Главное расчитать время на линию пикселов + картинка должна быть с вертикальными полосами.
Между "кажется" и тем, что написано по вашей ссылке, есть таки разница. ;)
В самом начале написано:
Цитувати
Iris has some commands to acquire images from the Audine camera. These functions at the origin were written for the assistance for the development of this camera.
Потом в заголовке скрина с окошка управления камеры что написано?

Ну и самое главное:
Цитувати
The second command of Iris described here is command SCAN. The use first of this command is the imagery in drift-scan mode: the telescope is stopped, the sky move on the surface of the CCD, but at the same time, the detector is read lines after lines with a speed which is synchronous with the diurnal movement. If the lines of the CCD are correctly aligned compared to the celestial equator and if the reading rate is correct, one obtains a not moved image of the sky.
Ну и т.д. - там много про это, и картинка в самом низу любопытна. :)
Записаний

Thomas

  • Offline Offline
  • Повідомлень: 2307
  • Благодарностей: 1
  • Натер зеркало - получи +1 в карму
Re: Drift Scan Imaging
« Reply #6 : 01 Грудня 2010, 18:03:23 »
. - .

Да, я ошибался, теперь следующий вопрос. Какие камеры подходят?  :)

Я так понимаю цена камеры которая поддерживает Drift Scan стоит как нормальная экваториальная монтировка?
Записаний
Телескоп Алькор производства НПЗ
Телескоп-самопал D=150mm, F=1250, ГЗ - сфера собственного изготовления
Canon EOS 350D, Canon EF 24-85 USM, Юпитер 37 MC

LifeIsGood

  • Moderator
  • Offline Offline
  • Повідомлень: 5055
  • Благодарностей: 347
Re: Drift Scan Imaging
« Reply #7 : 01 Грудня 2010, 18:23:22 »
. - .

SBIG ST6,7,8,9 могут.

Как по мне - это прикольная функция, но монтировку она не заменяет ни в коем случае.
Записаний

Thomas

  • Offline Offline
  • Повідомлень: 2307
  • Благодарностей: 1
  • Натер зеркало - получи +1 в карму
Re: Drift Scan Imaging
« Reply #8 : 01 Грудня 2010, 19:14:34 »
. - .

SBIG ST6,7,8,9 могут.

Как по мне - это прикольная функция, но монтировку она не заменяет ни в коем случае.

Зато я как понял этим методом можно делать намного больше вещей чем обычным способом, я имею в виду не снимать красивые картинки. Монтировку она не заменяет, зато не надо парится с периодикой, так как телескоп стоит направленным в одну точку относительно земли.

Вот классная дока по данной теме, оказвается что крупные телескопы таким образом работает.
http://nexsci.caltech.edu/workshop/2005/presentations/Rabinowitz.pdf
« Останнє редагування: 01 Грудня 2010, 19:19:18 від thomas.coding »
Записаний
Телескоп Алькор производства НПЗ
Телескоп-самопал D=150mm, F=1250, ГЗ - сфера собственного изготовления
Canon EOS 350D, Canon EF 24-85 USM, Юпитер 37 MC

Thomas

  • Offline Offline
  • Повідомлень: 2307
  • Благодарностей: 1
  • Натер зеркало - получи +1 в карму
Re: Drift Scan Imaging
« Reply #9 : 01 Грудня 2010, 19:25:04 »
. - .

Собсвенно интересно стало потому как даже с добом можно заниматься астрофотографией и многими полезными вещами.
Записаний
Телескоп Алькор производства НПЗ
Телескоп-самопал D=150mm, F=1250, ГЗ - сфера собственного изготовления
Canon EOS 350D, Canon EF 24-85 USM, Юпитер 37 MC

denis

  • Offline Offline
  • Повідомлень: 1047
  • Благодарностей: 19
  • УкрАстро (Харьков)
    • УкрАстро
Re: Drift Scan Imaging
« Reply #10 : 01 Грудня 2010, 19:31:20 »
. - .

Drift scan, в частности, активно используют при наблюдениях покрытий звезд астероидами, планетами... Тот подход, о котором Артем писал с самого начала (с треками) использовал и Вова Неботов, и А. П. Железняк с Ю. Н. Круглым в обсерватории Харьковского университета - там как раз рассчитывался масшаб (временнОй) попиксельно.
Записаний
«Зорко одно лишь сердце. Самого главного глазами не увидишь»  Антуан де Сент-Экзюпери
--- 250 mm 1:5 Newtonian Dob, Astroimpex 12x50, Canon EOS 350D ---

KMM

  • Offline Offline
  • Повідомлень: 2192
  • Благодарностей: 29
Re: Drift Scan Imaging
« Reply #11 : 01 Грудня 2010, 20:05:50 »
. - .

Ещё я видел презентации из Николаевской обсерватории - там эту функцию используют для наблюдений спутников-низколётов.
Записаний

Олег Малый

  • Гість
Re: Drift Scan Imaging
« Reply #12 : 01 Грудня 2010, 20:21:50 »
. - .

Собсвенно интересно стало потому как даже с добом можно заниматься астрофотографией и многими полезными вещами.
Что ты задумал? :)
Записаний

Thomas

  • Offline Offline
  • Повідомлень: 2307
  • Благодарностей: 1
  • Натер зеркало - получи +1 в карму
Re: Drift Scan Imaging
« Reply #13 : 01 Грудня 2010, 20:25:55 »
. - .

Собсвенно интересно стало потому как даже с добом можно заниматься астрофотографией и многими полезными вещами.
Что ты задумал? :)
Да ну интересно стало ) не знал о таком способе сьемки если честно. Оказывается большие телескопы работают в таком режиме к тому же. Только вот цены на камеры которые это поддерживают сильно кусаются :)
Записаний
Телескоп Алькор производства НПЗ
Телескоп-самопал D=150mm, F=1250, ГЗ - сфера собственного изготовления
Canon EOS 350D, Canon EF 24-85 USM, Юпитер 37 MC

Олег Малый

  • Гість
Re: Drift Scan Imaging
« Reply #14 : 01 Грудня 2010, 20:28:39 »
. - .

Для некоторых научных целей, данный режим предпочтительнее, не взирая на некоторые недостатки.
Записаний

Thomas

  • Offline Offline
  • Повідомлень: 2307
  • Благодарностей: 1
  • Натер зеркало - получи +1 в карму
Re: Drift Scan Imaging
« Reply #15 : 04 Грудня 2010, 00:34:53 »
. - .

Вот кстати статья практического применения этого метода  :super:.
Человек использует данный метод для поиска астероидов, комет и переменных звезд. Как я для себя понимаю его применение в меньшей степени направлено на получение красивых картинок, а в большей степени на научные исследования.

http://www.bellatrixobservatory.org/cvaaI/32/
