Автор Тема: Имею возможность изготовки металических труб для ньютонов .  (Прочитано 1556 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Павел

  • Оффлайн Оффлайн
  • Сообщений: 144
  • Благодарностей: 0
  • Всем правит Небо.

Если у кого то из ЛА возникли трудности с изготовлением трубы телескопа. Могу помочь с реализацией.
Есть возможность изготовления в заводских условиях навивных и гнутых труб из оцинкованного метала а также из композитных материалов типа "Алюкобонд". Диаметр труб от 100мм до 1200мм. Длина не ограничена.
Вопросы по стоимости и конструктиву обсуждаем в личке.
« Последнее редактирование: 20 Марта 2013, 12:23:38 от Павел »
Записан

Павел

  • Оффлайн Оффлайн
  • Сообщений: 144
  • Благодарностей: 0
  • Всем правит Небо.

На данном фото только навивные трубы. Вечером выложу фото композитной трубы  гнутой на вальцах.
Записан

Огарков Сергей

  • Оффлайн Оффлайн
  • Сообщений: 3175
  • Благодарностей: 87
  • Нравится просто смотреть на небо...

На данном фото только навивные трубы. Вечером выложу фото композитной трубы  гнутой на вальцах.
Японский городовой! Это уже интересно!
Записан
Инструменты - рефрактор 125/1080, "Мицар" на Еку-3-2, HEQ-5 Pro SynScan, МАК-127/1500, БПЦ20х60. "Кабан" 240/5,4 поле 48 мм (1/8лямбды) - ПРОДАЕТСЯ.
Бинокулярная терапия и хирургия.
Делаю БТР - трубы под 6" и 8" комплекты оптики. Токарно-фрезерные работы, анодирование.

KozarY

  • Гость

А как они по жесткости, не будут ли навивки двигаться относительно друг друга?
Записан

Павел

  • Оффлайн Оффлайн
  • Сообщений: 144
  • Благодарностей: 0
  • Всем правит Небо.

Жесткость очень приличная. Производятся из метала 0,7мм толщ. там оригинальный прочный замок который служит ребром жесткости одновременно.
Записан

DAVID84

  • Оффлайн Оффлайн
  • Сообщений: 1998
  • Благодарностей: 234
  • Україна понад усе!
    • Огляд оптичних приладів з середини

Жесткость очень приличная. Производятся из метала 0,7мм толщ. там оригинальный прочный замок который служит ребром жесткости одновременно.
Подтверждаю слова Павла :clever:!
Записан
Sky-Watcher DOB8 Retractable, Бинокуляр 12Х60, Meade 90/800, Celestron PowerSeeker 127 EQ, Sony DSLR A-100.  Лікую оптичні прилади.
Канал в youtube: https://www.youtube.com/channel/UCBwX0n1-ja2QCnrkYe20EpA
Группа в facebook: https://www.facebook.com/groups/587095921491868/?ref=bookmarks

Павел

  • Оффлайн Оффлайн
  • Сообщений: 144
  • Благодарностей: 0
  • Всем правит Небо.

Труба из композита еще не законченная, без замка
Записан


Павел

  • Оффлайн Оффлайн
  • Сообщений: 144
  • Благодарностей: 0
  • Всем правит Небо.

Клеить буду еще раз прокатав на вальцах. Клей еще не опробовал, брал у оконщиков, говорят держит не разорвешь. Замок буду делать фрезером под углом 45 градусов. Это пробный вариант. А вобще замок будет вот таким.
« Последнее редактирование: 20 Марта 2013, 21:22:02 от Павел »
Записан

Павел

  • Оффлайн Оффлайн
  • Сообщений: 144
  • Благодарностей: 0
  • Всем правит Небо.

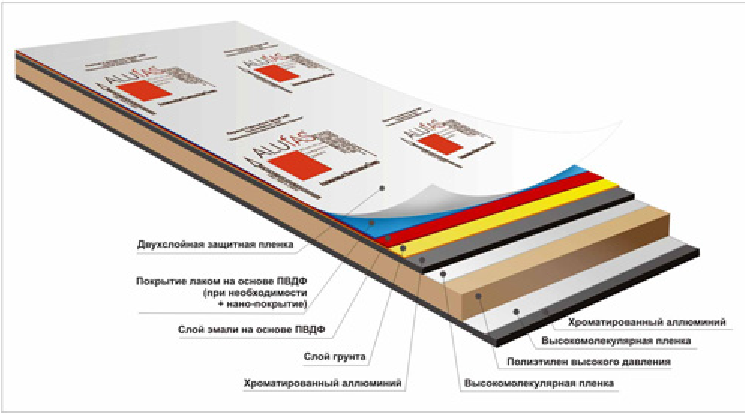

    Технические характеристики алюминиевого композита Алюфас:
Толщина хроматированного алюминия – 0,21 мм , 0,3 мм , 0,4 мм , 0,5 мм.
Покрытие панели: PE (гарантия 15лет), PVDF (гарантия 25лет), декоративная пленка (гарантия 15 лет), нано-покрытие
Класс горючести панелей – Г1 и Г2 (соответствие требованиям пожаробезопасности)
Устойчивость к перепадам температуры от -50 до +800 градусов Цельсия
Масса (вес) – 5,5кг/м2 (4мм панель)
Ударопрочность – 50кг/см

Записан

LAG

  • Оффлайн Оффлайн
  • Сообщений: 65
  • Благодарностей: 32

Павел, приветствую Вас! Я правильно понял, что композитный лист Alufas  4/0,5 имеет общую толщину 4 мм и два наружных слоя алюминия по 0.5 мм? И очень хотелось бы услышать чем закончился  весь процесс (склейка и т.п.) И чем эту трубу можна  красить (имею ввиду внутреннее чернение). Если она уже готова, поделитесь своими впечатлениями, пожалуйста.
Записан
Pentax 75 sdhf

LAG

  • Оффлайн Оффлайн
  • Сообщений: 65
  • Благодарностей: 32

И еще вдогонку. Склейка получается только по наполнителю? И какой там наполнитель?
Записан
Pentax 75 sdhf

Павел

  • Оффлайн Оффлайн
  • Сообщений: 144
  • Благодарностей: 0
  • Всем правит Небо.

Павел, приветствую Вас! Я правильно понял, что композитный лист Alufas  4/0,5 имеет общую толщину 4 мм и два наружных слоя алюминия по 0.5 мм? И очень хотелось бы услышать чем закончился  весь процесс (склейка и т.п.) И чем эту трубу можна  красить (имею ввиду внутреннее чернение). Если она уже готова, поделитесь своими впечатлениями, пожалуйста.

Вы все правильно поняли. Труба согнута ждет склейки, навалилось работы по основному месту работы ,руки еще не дошли. Жесткость трубы очень приличная даже в не склеенном виде. Красить буду только внутрянку, наружная не требует окраски так как она меня устраивает. Когда закончу обязательно выложу фото.
Записан

LAG

  • Оффлайн Оффлайн
  • Сообщений: 65
  • Благодарностей: 32

О, спасибо! Не праздное любопытство - ищу трубу себе. Приблизительно сориентируйте в цене: труба наружный диаметр 250 мм, толщина стенки - 4 мм, длина - 850 мм.
Записан
Pentax 75 sdhf

Павел

  • Оффлайн Оффлайн
  • Сообщений: 144
  • Благодарностей: 0
  • Всем правит Небо.

Пирог
Записан

LAG

  • Оффлайн Оффлайн
  • Сообщений: 65
  • Благодарностей: 32

В очередь меня поставите? :bigidea:
Записан
Pentax 75 sdhf

Павел

  • Оффлайн Оффлайн
  • Сообщений: 144
  • Благодарностей: 0
  • Всем правит Небо.

Не вопрос. Как только закончу с первой ласточкой и обнародую результаты.
Записан

LAG

  • Оффлайн Оффлайн
  • Сообщений: 65
  • Благодарностей: 32

Договорились, спасибо! Размеры потом в личку.
Записан
Pentax 75 sdhf

Павел

  • Оффлайн Оффлайн
  • Сообщений: 144
  • Благодарностей: 0
  • Всем правит Небо.
Записан

Stalker

  • Оффлайн Оффлайн
  • Сообщений: 1351
  • Благодарностей: 208
  • Всю жизнь я пытаюсь сделать ЮЛУП АНВОГ ЗИ

А замок, по всей длине?
Какие ограничения по длине и диаметрам труб?
Записан
"... Яд, мудрецом тебе предложенный, прими,
    Из рук же дурака не принимай бальзама." (Омар Хайям)

GB

  • Оффлайн Оффлайн
  • Сообщений: 389
  • Благодарностей: 337

ТКР полиэтилена в 10 раз больше чем у алюминия. Даже не зная, как поведет себя сэндвич, можно с уверенностью сказать,
что фокусироваться из-за изменения температуры, надо будет на порядок чаще, по сравнению с металлической ( стальной).
Для астрофото НЕ ПОЙДЕТ.  >:(
