Автор Тема: Электронный компас на HMC5883L  (Прочитано 807 раз)

0 Пользователей и 1 Гость просматривают эту тему.

AlexandrAA

  • Оффлайн Оффлайн
  • Сообщений: 113
  • Благодарностей: 12
Электронный компас на HMC5883L
« : 06 Августа 2015, 10:30:56 »
. - .

Вопрос к гуру. Реально ли сабж использовать для установки полярной оси? К примеру - балконный вариант с азимутальной монти выход на юг.  Сначала выбраться на улицу (как вариант), откалибровать. А затем на балкон. КороткоВолновики используют для позиционирования направленных антенн. Вот немного инфы: http://avrproject.ru/publ/kak_podkljuchit/rabota_s_magnitometrom_hmc5883l/2-1-0-150
Записан
Sky-Watcher 8" 2001P, MAK90

M_M

  • Клуб Астрополис
  • Оффлайн Оффлайн
  • Сообщений: 4692
  • Благодарностей: 978
Re: Электронный компас на HMC5883L
« Ответ #1 : 06 Августа 2015, 10:44:12 »
. - .

Нереально. Даже на открытой местности ошибка достигает 10-15 градусов. А в помещении влияние наличия батарей отопления, всяческой арматуры и прочих мешающих факторов доводит возможную ошибку до 180 градусов.
Записан


MAKsutik

  • Оффлайн Оффлайн
  • Сообщений: 4707
  • Благодарностей: 249
  • Ищи на третьей планете.
    • Project EQDrive
Записан



AlexandrAA

  • Оффлайн Оффлайн
  • Сообщений: 113
  • Благодарностей: 12
Re: Электронный компас на HMC5883L
« Ответ #4 : 06 Августа 2015, 14:19:10 »
. - .


http://forum.amperka.ru/threads/%D0%9F%D0%BE%D0%BC%D0%BE%D0%B3%D0%B8%D1%82%D0%B5-%D0%BF%D0%BB%D0%B8%D0%B7-%D0%B7%D0%B0%D1%81%D1%82%D0%B0%D0%B2%D0%B8%D1%82%D1%8C-hmc5883l-%D0%B7%D0%B0%D1%81%D1%82%D0%B0%D0%B2%D0%B8%D1%82%D1%8C-%D1%80%D0%B0%D0%B1%D0%BE%D1%82%D0%B0%D1%82%D1%8C.5060/
Куда не крути трубу а она все равно на север смотрит  :rofl: :rofl: хороша
... не смешно. Я, честно говоря, от MAKsutik  ожидал профессионального подхода, а не дилетантского. Именно с HMC5883L не получится - угловая ошибка (определение позиции) 1 - 2 градуса. Но есть другие модели с угловой ошибкой в 0.1 градуса. Такие можно было бы использовать?
Записан
Sky-Watcher 8" 2001P, MAK90

M_M

  • Клуб Астрополис
  • Оффлайн Оффлайн
  • Сообщений: 4692
  • Благодарностей: 978
Re: Электронный компас на HMC5883L
« Ответ #5 : 06 Августа 2015, 14:47:08 »
. - .

Дело не в выборе модели, но в реальном поведении магнитного поля. Если в поблизости будет телескоп с кучей железных компонентов, то именно он будет определять магнитное поле вокруг себя. Толку от точного чипа никакого. Он просто будет стабильнее показывать цены на дрова.

Любой магнитный компас можно использовать только вдали от искажающих картину предметов (здания, армированные подземные тоннели, автомобили, монтировки итд итп). Но даже в чистом поле можно заметить естественные колебания магнитного вектора. Для серьезных астрономических целей непригодно.
Записан

sentimentalbob

  • Оффлайн Оффлайн
  • Сообщений: 227
  • Благодарностей: 80
    • The Sideburns Party
Re: Электронный компас на HMC5883L
« Ответ #6 : 06 Августа 2015, 14:52:41 »
. - .

имхо проще посмотреть точные координаты места где стоит телескоп и по этой долготе найти удаленный объект на гугл карте на который можно будет навестисть телескопом по земле. что б тот удаленный объект был четко югом для балкона
Записан
Сказали спасибо


MAKsutik

  • Оффлайн Оффлайн
  • Сообщений: 4707
  • Благодарностей: 249
  • Ищи на третьей планете.
    • Project EQDrive
Re: Электронный компас на HMC5883L
« Ответ #7 : 06 Августа 2015, 15:07:58 »
. - .


http://forum.amperka.ru/threads/%D0%9F%D0%BE%D0%BC%D0%BE%D0%B3%D0%B8%D1%82%D0%B5-%D0%BF%D0%BB%D0%B8%D0%B7-%D0%B7%D0%B0%D1%81%D1%82%D0%B0%D0%B2%D0%B8%D1%82%D1%8C-hmc5883l-%D0%B7%D0%B0%D1%81%D1%82%D0%B0%D0%B2%D0%B8%D1%82%D1%8C-%D1%80%D0%B0%D0%B1%D0%BE%D1%82%D0%B0%D1%82%D1%8C.5060/
Куда не крути трубу а она все равно на север смотрит  :rofl: :rofl: хороша
... не смешно. Я, честно говоря, от MAKsutik  ожидал профессионального подхода, а не дилетантского. Именно с HMC5883L не получится - угловая ошибка (определение позиции) 1 - 2 градуса. Но есть другие модели с угловой ошибкой в 0.1 градуса. Такие можно было бы использовать?
А какого профф подхода вы ожидали от детской игрушки ))) (Николай (M_M) Вам все доступно уже объяснил)

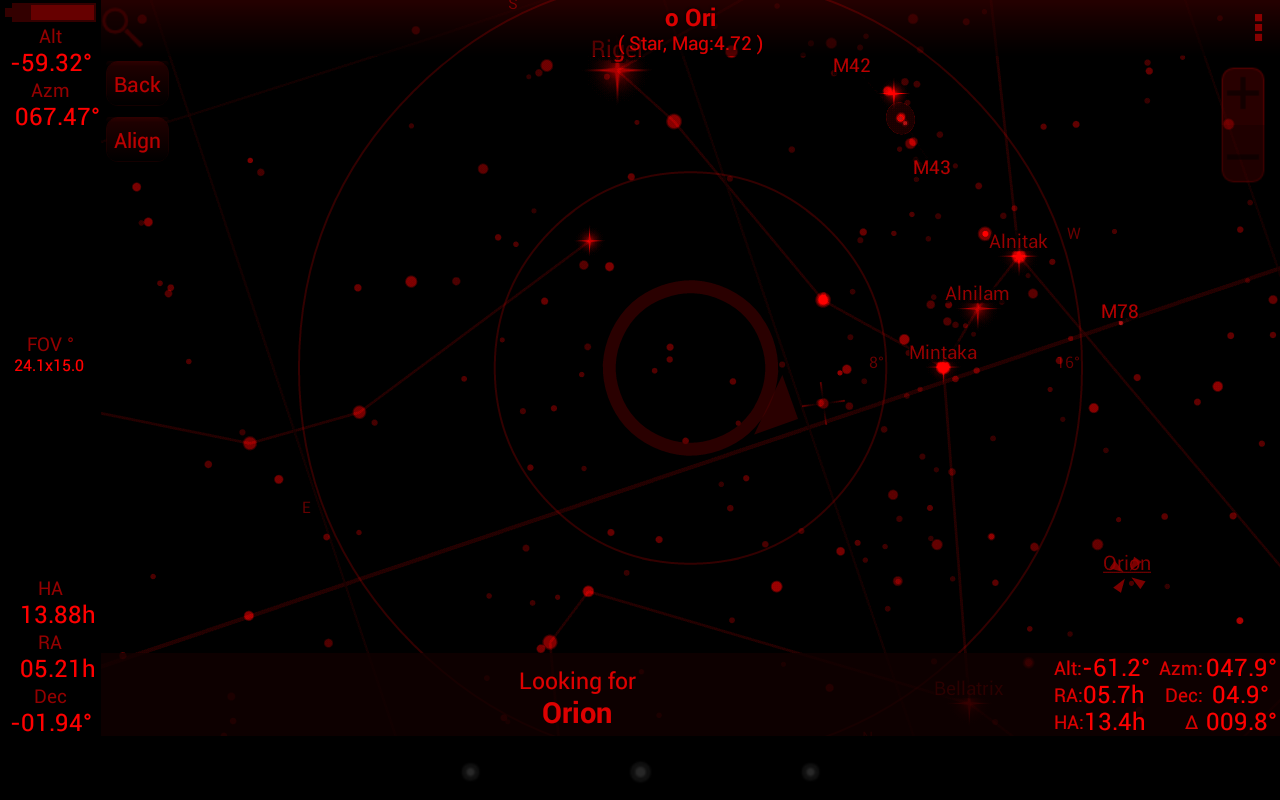

Мой вариант для азимутала. Ставим на андроид софт SkEye | Astronomy, вешаем андроид на трубу и радуемся жизни.

« Последнее редактирование: 06 Августа 2015, 15:14:47 от MAKsutik »
Записан



alex~

  • Оффлайн Оффлайн
  • Сообщений: 5780
  • Благодарностей: 142
Re: Электронный компас на HMC5883L
« Ответ #8 : 06 Августа 2015, 15:32:44 »
. - .

имхо проще посмотреть точные координаты места где стоит телескоп и по этой долготе найти удаленный объект на гугл карте на который можно будет навестисть телескопом по земле. что б тот удаленный объект был четко югом для балкона
Я именно так и навожу свою "амбарку".
Записан

Polaris

  • Оффлайн Оффлайн
  • Сообщений: 1328
  • Благодарностей: 37
Re: Электронный компас на HMC5883L
« Ответ #9 : 06 Августа 2015, 15:44:50 »
. - .

До речі, що точніше, звичайний компас, чи компас на гаджеті?
Записан

AlexandrAA

  • Оффлайн Оффлайн
  • Сообщений: 113
  • Благодарностей: 12
Re: Электронный компас на HMC5883L
« Ответ #10 : 06 Августа 2015, 15:49:27 »
. - .

Андроид ... это нужен планшет? А есть что нибудь под досом, *никсами, ... виндой?
Записан
Sky-Watcher 8" 2001P, MAK90

MAKsutik

  • Оффлайн Оффлайн
  • Сообщений: 4707
  • Благодарностей: 249
  • Ищи на третьей планете.
    • Project EQDrive
Re: Электронный компас на HMC5883L
« Ответ #11 : 06 Августа 2015, 15:58:02 »
. - .

Андроид ... это нужен планшет? А есть что нибудь под досом, *никсами, ... виндой?
Ну я на старом мобильнике(версия андроида 2.3) это юзал. Гироскоп и компас должны быть на борту планшета ну и GPS бы не плохо а то руками координаты свои вводить.
Записан



Саша Наумов

  • Клуб Астрополис
  • Оффлайн Оффлайн
  • Сообщений: 899
  • Благодарностей: 256
  • Астроманьяк - початківець
Re: Электронный компас на HMC5883L
« Ответ #12 : 06 Августа 2015, 16:02:07 »
. - .

Вопрос к гуру. Реально ли сабж использовать для установки полярной оси?

Я не "гуру", но знаю, что направление на магнитный полюс не совпадает с направлением на полюс Земли (т.к. эти два полюса не совпадают).
Поэтому, имхо, попробовать можно, но вряд ли получатся приемлемые результаты.
Записан
Agema 150SD

Explore Scientific ED127 CF APO + FTF3035 + 100° + 82° + Celestron AVX, AstroTech AT-72ED, SBIG ST-8E NABG + CFW-8 + IBM T43

alex~

  • Оффлайн Оффлайн
  • Сообщений: 5780
  • Благодарностей: 142
Re: Электронный компас на HMC5883L
« Ответ #13 : 06 Августа 2015, 16:38:37 »
. - .

До речі, що точніше, звичайний компас, чи компас на гаджеті?
Аналізуючи роботу "компаса" в адндройд-пристроях (5-6-7 шт. котрими я володів) прийшов до висновку, що отой "компас" - це просто назва, яка нікого ні до чого не зобов"язує. Жодного разу не можна було довіритись значенням які показував такий "компас". Про його вигористання в програмах-планетаріях навіть не згадую...
Записан

alex~

  • Оффлайн Оффлайн
  • Сообщений: 5780
  • Благодарностей: 142
Re: Электронный компас на HMC5883L
« Ответ #14 : 06 Августа 2015, 16:50:36 »
. - .

Ось доказ.
Відкалібрував... а він бреше градусів на 60!
Записан

Polaris

  • Оффлайн Оффлайн
  • Сообщений: 1328
  • Благодарностей: 37
Re: Электронный компас на HMC5883L
« Ответ #15 : 06 Августа 2015, 17:23:32 »
. - .

Ясно, напевно сам гаджет вносить такі девіації. Вивести б сенсор десь далеко.
Записан

alex~

  • Оффлайн Оффлайн
  • Сообщений: 5780
  • Благодарностей: 142
Re: Электронный компас на HMC5883L
« Ответ #16 : 06 Августа 2015, 17:52:08 »
. - .

На балконі показує одне, в приміщенні може показати і в протилежну сторону... майже на схід.  ;D
В топку такий "компас"!..
Записан

Альдебаран

  • Оффлайн Оффлайн
  • Сообщений: 2408
  • Благодарностей: 295
  • 艾爾帕蘭
    • Победитель конкурсов "Лучшее астрофото" 2015 и 2016 годов
Re: Электронный компас на HMC5883L
« Ответ #17 : 06 Августа 2015, 18:27:09 »
. - .

На балконі показує одне, в приміщенні може показати і в протилежну сторону... майже на схід.  ;D
В топку такий "компас"!..
100%, ни на одном устройстве не работает адекватно :down:

alex~

  • Оффлайн Оффлайн
  • Сообщений: 5780
  • Благодарностей: 142
Re: Электронный компас на HMC5883L
« Ответ #18 : 06 Августа 2015, 18:35:39 »
. - .

А ось щойно пробував юзати клінометр, то тут ситуація набагато краща.
Це мабуть тому, що тут задіяний зовсім інший датчик.
Трошки підкалібрувати і можна користуватись.

Записан

M_M

  • Клуб Астрополис
  • Оффлайн Оффлайн
  • Сообщений: 4692
  • Благодарностей: 978
Re: Электронный компас на HMC5883L
« Ответ #19 : 06 Августа 2015, 21:09:47 »
. - .

Цитировать
клінометр
Гравітаційна вісь чи не найстабільніша на Землі. Зеніт та Надір визначити дуже легко. З азімутом набагато складніше. Хоча у тумані та без сучасних приладів магнітна вісь дає можливість не ходити по колу у більшості випадків, подекуди трапляються аномалії.

За допомогою GPS можна визначити напрям руху, тобто треба рухатись для визначення напряму. Також можна використати пару віддалених GPS, або визначити координати віддалених орієнтирів.
Записан
