Ньютон 777
« : 25 Лютого 2016, 20:19:20 »
. - .

Так уж получилось, что просил Каминского сделать около 800 мм, сколько получится. Сегодня померял с помощью телефона двойное фокусное, получил 1554. Поделил пополам... Получившееся число понравилось  ;D

Живой эксперимент с Paracor-2 показал, что при установке оного на 130-й F/5 ньютон точка фокуса сдвигается вверх на 40 мм.
Для прикидки взял эту величину за основу.
Maxman недавно занимался этим вопросом, надеюсь подтвердит или поправит.


Нарисовал в первом приближении расположение основных элементов.
Записаний

Naboka Igor

  • Offline Offline
  • Повідомлень: 6878
  • Благодарностей: 2038
    • Победитель конкурса "Лучшее астрофото" 2016 года
Re: Ньютон 777
« Reply #1 : 25 Лютого 2016, 21:16:06 »
. - .

Узнать бы еще размер поля :shuffle:
Визуально по виньетированию проходит.
Осталось взять и сделать ;)
 Почти подходит, не?  http://www.astroclub.kiev.ua/forum/index.php?topic=40464.msg510611;boardseen#new
Ой, намутил, исправил  :facepalm: ;D
« Останнє редагування: 25 Лютого 2016, 21:45:51 від Naboka Igor »
Записаний
Обсерватория. Sky Stalker - Ньютон 406/4,7.
Сказали спасибо

MaxMan

  • Клуб Астрополис, Модератор
  • Offline Offline
  • Повідомлень: 7779
  • Благодарностей: 1508
  • Регулярно люблю Астрономию!!!
    • http://astrobudka.blogspot.com/
Re: Ньютон 777
« Reply #2 : 25 Лютого 2016, 21:51:05 »
. - .

Записаний
WS-180 + N 190/760 + parracor-2 + ATiK 383L, WS-180 + NRL 300/1200 + parracor-1 + ATiK 414EX
N 49*57'52"   E 36*05'41"    заходите в гости..... :)

M_M

  • Клуб Астрополис
  • Offline Offline
  • Повідомлень: 4898
  • Благодарностей: 1082
Re: Ньютон 777
« Reply #3 : 25 Лютого 2016, 21:59:46 »
. - .

Не знаю какие трубы есть в ассортименте, для прикидки поставил просто на 20% больше. Знаю, что диагоналка нарисована неправильно, оптическая ось должна быть не в центре.

Диагоналка 70мм.
Размер поля 20мм.

Записаний

M_M

  • Клуб Астрополис
  • Offline Offline
  • Повідомлень: 4898
  • Благодарностей: 1082
Re: Ньютон 777
« Reply #4 : 25 Лютого 2016, 22:06:37 »
. - .

http://www.astroclub.kiev.ua/forum/index.php?topic=38330.0

Да читал, что ты нашел свои 47.5 мм. Интересно, совпало ли с реальностью. У меня прямое измерение дало только 40±1. Думаю, что на 7.5 мм не мог ошибиться.
Записаний

MaxMan

  • Клуб Астрополис, Модератор
  • Offline Offline
  • Повідомлень: 7779
  • Благодарностей: 1508
  • Регулярно люблю Астрономию!!!
    • http://astrobudka.blogspot.com/
Re: Ньютон 777
« Reply #5 : 25 Лютого 2016, 22:10:08 »
. - .

Совпало, иначе б не попал в фокус. А фокусёр у нас с ходом около 10мм. Фокус как и планировал примерно по середине хода.
Записаний
WS-180 + N 190/760 + parracor-2 + ATiK 383L, WS-180 + NRL 300/1200 + parracor-1 + ATiK 414EX
N 49*57'52"   E 36*05'41"    заходите в гости..... :)

M_M

  • Клуб Астрополис
  • Offline Offline
  • Повідомлень: 4898
  • Благодарностей: 1082
Re: Ньютон 777
« Reply #6 : 25 Лютого 2016, 22:11:34 »
. - .

Интересно, почему такая разница. Пойду перемеряю.
Записаний


Серега

  • Offline Offline
  • Повідомлень: 6210
  • Благодарностей: 342
Re: Ньютон 777
« Reply #7 : 25 Лютого 2016, 22:11:51 »
. - .

оптическая ось должна быть не в центре.
механическая ;)
Записаний

Naboka Igor

  • Offline Offline
  • Повідомлень: 6878
  • Благодарностей: 2038
    • Победитель конкурса "Лучшее астрофото" 2016 года
Re: Ньютон 777
« Reply #8 : 25 Лютого 2016, 22:12:06 »
. - .

Не знаю какие трубы есть в ассортименте,
А здесь, был? http://www.astroclub.kiev.ua/forum/index.php?topic=39139.0
Записаний
Обсерватория. Sky Stalker - Ньютон 406/4,7.

Огарков Сергей

  • Offline Offline
  • Повідомлень: 3257
  • Благодарностей: 114
  • Нравится просто смотреть на небо...
Re: Ньютон 777
« Reply #9 : 25 Лютого 2016, 22:21:37 »
. - .

Так уж получилось, что просил Каминского сделать около 800 мм, сколько получится. Сегодня померял с помощью телефона двойное фокусное, получил 1554. Поделил пополам... Получившееся число понравилось  ;D

Живой эксперимент с Paracor-2 показал, что при установке оного на 130-й F/5 ньютон точка фокуса сдвигается вверх на 40 мм.
Для прикидки взял эту величину за основу.
Maxman недавно занимался этим вопросом, надеюсь подтвердит или поправит.


Ну понятное дело телефоном фотографировать, но мерять радиус кривизны зеркала??? Как???
Записаний
Инструменты - рефрактор 125/1080, "Мицар" на Еку-3-2, HEQ-5 Pro SynScan, МАК-127/1500, БПЦ20х60. "Кабан" 240/5,4 поле 48 мм (1/8лямбды) - ПРОДАЕТСЯ.
Бинокулярная терапия и хирургия.
Изготавливаю искатели диаметром от 30 до 70 мм с изломом оптический оси и без. Токарно-фрезерные работы, анодирование.

M_M

  • Клуб Астрополис
  • Offline Offline
  • Повідомлень: 4898
  • Благодарностей: 1082
Re: Ньютон 777
« Reply #10 : 25 Лютого 2016, 22:40:36 »
. - .

механическая ;)
Подозреваю, что при правильной настройке механическая и оптическая оси должны совпасть.
« Останнє редагування: 25 Лютого 2016, 22:49:38 від M_M »
Записаний

M_M

  • Клуб Астрополис
  • Offline Offline
  • Повідомлень: 4898
  • Благодарностей: 1082
Re: Ньютон 777
« Reply #11 : 25 Лютого 2016, 22:48:20 »
. - .

Ну понятное дело телефоном фотографировать, но мерять радиус кривизны зеркала??? Как???
Если источник и экран на одном расстоянии, то на экране увидим изображении источника. На уроках оптики в листике белого картона делаем отверстие. Светим через него на зеркало и ловим фокус. Меряем расстояние. Тут на форуме у кого-то подсмотрел, что можно листик картона заменить смартфоном с подсветкой. Смартфон в режиме фонарика и экранчика. 2 in 1  ;D
Записаний

Naboka Igor

  • Offline Offline
  • Повідомлень: 6878
  • Благодарностей: 2038
    • Победитель конкурса "Лучшее астрофото" 2016 года
Re: Ньютон 777
« Reply #12 : 25 Лютого 2016, 22:50:23 »
. - .

Николай, а почему просто не использовать дОкумент?
Ставишь фокусер, выдвигаешь трубку скажем на 20 под реальный фокус, пользуешься просто окулярами, плюс барлухой, правда под барлуху лучше 25, если разгонять.

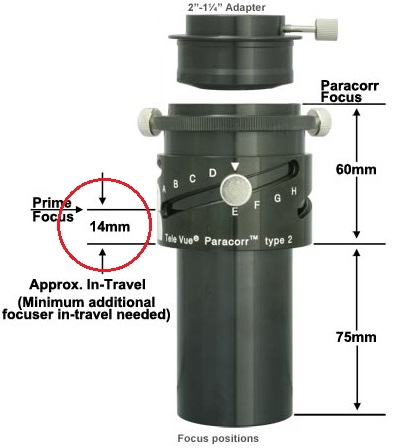

Теперь паракор, вдвигаем трубку фокусера на 14 и получаем свои 60 под фото, или с насадкой под окуляры.
Записаний
Обсерватория. Sky Stalker - Ньютон 406/4,7.

Огарков Сергей

  • Offline Offline
  • Повідомлень: 3257
  • Благодарностей: 114
  • Нравится просто смотреть на небо...
Re: Ньютон 777
« Reply #13 : 25 Лютого 2016, 22:59:26 »
. - .

Ну понятное дело телефоном фотографировать, но мерять радиус кривизны зеркала??? Как???
Если источник и экран на одном расстоянии, то на экране увидим изображении источника. На уроках оптики в листике белого картона делаем отверстие. Светим через него на зеркало и ловим фокус. Меряем расстояние. Тут на форуме у кого-то подсмотрел, что можно листик картона заменить смартфоном с подсветкой. Смартфон в режиме фонарика и экранчика. 2 in 1  ;D
А, ну это почти как измерить высоту здания с помощью осциллографа и секундомера... Тогда понятно.
Записаний
Инструменты - рефрактор 125/1080, "Мицар" на Еку-3-2, HEQ-5 Pro SynScan, МАК-127/1500, БПЦ20х60. "Кабан" 240/5,4 поле 48 мм (1/8лямбды) - ПРОДАЕТСЯ.
Бинокулярная терапия и хирургия.
Изготавливаю искатели диаметром от 30 до 70 мм с изломом оптический оси и без. Токарно-фрезерные работы, анодирование.

M_M

  • Клуб Астрополис
  • Offline Offline
  • Повідомлень: 4898
  • Благодарностей: 1082
Re: Ньютон 777
« Reply #14 : 25 Лютого 2016, 23:01:43 »
. - .

А здесь, был? http://www.astroclub.kiev.ua/forum/index.php?topic=39139.0
Спасибо, был. Наверное, хороший вариант, но хочется сделать красиво. Буду искать карбоновую.

... Теперь паракор, вдвигаем трубку фокусера на 14 и получаем свои 60 под фото, или с насадкой под окуляры.
После осознания очевидного (а именно - с помощью астрокамеры, фильтров и обработка на лету на небе видно намного больше) собираюсь заменить окуляры на хороший OLED телевизор. На выезде - на OLED смартфон. Вот прямо сейчас смотрю на экран и вижу Cat's Eye galaxy, которую в красной зоне вряд ли кто видит. А ведь всего лишь IR pass фильтр нацепил.
Записаний

Naboka Igor

  • Offline Offline
  • Повідомлень: 6878
  • Благодарностей: 2038
    • Победитель конкурса "Лучшее астрофото" 2016 года
Re: Ньютон 777
« Reply #15 : 25 Лютого 2016, 23:22:59 »
. - .

После осознания очевидного (а именно - с помощью астрокамеры, фильтров и обработка на лету на небе видно намного больше) собираюсь заменить окуляры на хороший OLED телевизор. На выезде - на OLED смартфон. Вот прямо сейчас смотрю на экран и вижу Cat's Eye galaxy, которую в красной зоне вряд ли кто видит. А ведь всего лишь IR pass фильтр нацепил.
Ну тогда виртуально выдвигай на 18-20  ;)
Но "лишний" ход никогда не был помехой, ножовка ночью хуже. С учетом зеркала от Сергея, которое можно разогнать и под планеты :shuffle: Но то такое. имхо.
Записаний
Обсерватория. Sky Stalker - Ньютон 406/4,7.

Серега

  • Offline Offline
  • Повідомлень: 6210
  • Благодарностей: 342
Re: Ньютон 777
« Reply #16 : 25 Лютого 2016, 23:30:40 »
. - .

механическая ;)
Подозреваю, что при правильной настройке механическая и оптическая оси должны совпасть.
оффсет мае бути :)
Записаний

Edward

  • Offline Offline
  • Повідомлень: 2510
  • Благодарностей: 905
  • Be free!
Re: Ньютон 777
« Reply #17 : 25 Лютого 2016, 23:54:39 »
. - .

a то що, карбонова труба намальована? :gigi:
Записаний
"Запалiть факела, все закiнчено…"(с)
Сказали спасибо

M_M

  • Клуб Астрополис
  • Offline Offline
  • Повідомлень: 4898
  • Благодарностей: 1082
Re: Ньютон 777
« Reply #18 : 26 Лютого 2016, 00:06:36 »
. - .

Подозреваю, что при правильной настройке механическая и оптическая оси должны совпасть.
оффсет мае бути :)
Офсет діагоналки - так. Про що й я кажу, що намалював неправильно. Відносно труби та ГЗ оптична та механічна вісі мають співпадати.
Записаний

M_M

  • Клуб Астрополис
  • Offline Offline
  • Повідомлень: 4898
  • Благодарностей: 1082
Re: Ньютон 777
« Reply #19 : 26 Лютого 2016, 00:15:33 »
. - .

Но "лишний" ход никогда не был помехой, ножовка ночью хуже.
Ножовка ноью - это неинтересно. Можно просто оправу в трубе сдвинуть, если днем дырочки для этого предусмотрел  :gigi:

А лишний ход увеличивает виньетирование,  требует большей диагоналки, увеличивает ЦЭ. Особенно неприятно для быстрых ньютонов.
Записаний
