Автор Тема: Хочу заменить "ласточкин хвост" на более широкий  (Прочитано 735 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Олег Малий

  • Оффлайн Оффлайн
  • Сообщений: 1777
  • Благодарностей: 307

Есть у меня вот такая труба Sky-Watcher BKP25012 OTA (dual speed) и экваториальная монтировка Sky-Watcher NEQ-6 Pro SynScan.

Но я хочу заменить штатный Sky-Watcher ласточкин хвост EQ5/HEQ5/EQ6 32 см на более широкий, что должно уменьшить поперечную вибрацию трубы.

У кого есть опыт подобной замены?
Записан
Скачиваем и тестируем дистрибутив Ubuntu Astronomy

Олег Малий

  • Оффлайн Оффлайн
  • Сообщений: 1777
  • Благодарностей: 307

Например, вот более широкая планка Sky-Watcher "ласточкин хвост" Losmandy

Есть ли какие-то хитрости по её установке на место узкой?

Записан
Скачиваем и тестируем дистрибутив Ubuntu Astronomy

mihail

  • Клуб Астрополис
  • Оффлайн Оффлайн
  • Сообщений: 5205
  • Благодарностей: 166

Например, вот более широкая планка Sky-Watcher "ласточкин хвост" Losmandy

Есть ли какие-то хитрости по её установке на место узкой?


Дрель в помощь... В принципе - ничего сложного.

Олег Малий

  • Оффлайн Оффлайн
  • Сообщений: 1777
  • Благодарностей: 307

Мне бы, чисто желательно, фото/чертёж профиля планки Sky-Watcher "ласточкин хвост" Losmandy...
Записан
Скачиваем и тестируем дистрибутив Ubuntu Astronomy

Серега

  • Оффлайн Оффлайн
  • Сообщений: 5776
  • Благодарностей: 251

Зачем? Хвост в наличии есть? по его отверстиям ответных насверлить и крепи..
Что тебе даст его чертеж??
Записан


Олег Малий

  • Оффлайн Оффлайн
  • Сообщений: 1777
  • Благодарностей: 307

Зачем? Хвост в наличии есть? по его отверстиям ответных насверлить и крепи..
Что тебе даст его чертеж??
Этой широкой планки у меня пока нет, поэтому я и поднял тему для прояснения ситуации.
Записан
Скачиваем и тестируем дистрибутив Ubuntu Astronomy

Серега

  • Оффлайн Оффлайн
  • Сообщений: 5776
  • Благодарностей: 251

измерил наживо, правда хвост установлен на телескопе, некоторые размеры промеряются неуверенно. Диаметр отверстий не знаю, там болты с шайбами уставновленны. Косвенно определил между ними расстояние.

в пдф-ке 3Д модель, можно покрутить-рассмотреть (только в Адобридере, в браузере не покажет). В Архиве модель для солида 2012
Записан
Сказали спасибо

Серега

  • Оффлайн Оффлайн
  • Сообщений: 5776
  • Благодарностей: 251

скорее всего отверстия расположены в углах прямоугольника 80х360мм
Записан

alex~

  • Оффлайн Оффлайн
  • Сообщений: 5748
  • Благодарностей: 131

Записан

Серега

  • Оффлайн Оффлайн
  • Сообщений: 5776
  • Благодарностей: 251

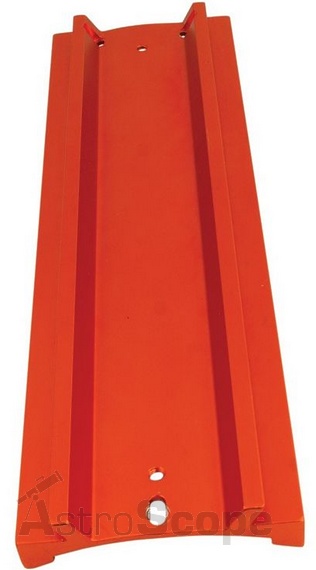

это селестроновский, сам ЛХ по тому же стандарту Лосманди, а остальное не так
Записан

Евгений Миролюбов

  • Оффлайн Оффлайн
  • Сообщений: 134
  • Благодарностей: 49
  • Запорожский астроклуб "Альтаир"

Прежде всего покупается площадка под широкий ЛХ типа http://www.astroscope.com.ua/ploshhadka_sky-watcher_dlya_lastochkinogo_xvosta_/11342.htm
Снимается штатная (она крепится тремя винтами) и ставится широкая.
Ну а потом крепится сам ЛХ.
Во всяком случае  себе сделал именно так.
Записан
Лучший телескоп - самодельный телескоп!

Олег Малий

  • Оффлайн Оффлайн
  • Сообщений: 1777
  • Благодарностей: 307

Прежде всего покупается площадка под широкий ЛХ типа http://www.astroscope.com.ua/ploshhadka_sky-watcher_dlya_lastochkinogo_xvosta_/11342.htm
Снимается штатная (она крепится тремя винтами) и ставится широкая.
Ну а потом крепится сам ЛХ.
Во всяком случае  себе сделал именно так.
Именно в моём случае - монтировка Sky-Watcher NEQ-6 Pro SynScan, которая не требует замены этой площадки.
Записан
Скачиваем и тестируем дистрибутив Ubuntu Astronomy

Олег Малий

  • Оффлайн Оффлайн
  • Сообщений: 1777
  • Благодарностей: 307
Re: Хочу заменить "ласточкин хвост" на более широкий
« Ответ #12 : 03 Августа 2016, 13:27:22 »
. - .

Жду прибытия широкой планки.

Как юный сопроматчик, я не могу понять чем думали китайские инженеры, когда разрабатывали кольца крепления трубы 10" ньютона.
Я о том, что при порывах ветра, труба ведёт себя, как канатоходец на канате :(
Записан
Скачиваем и тестируем дистрибутив Ubuntu Astronomy

Серега

  • Оффлайн Оффлайн
  • Сообщений: 5776
  • Благодарностей: 251
Re: Хочу заменить "ласточкин хвост" на более широкий
« Ответ #13 : 03 Августа 2016, 13:29:07 »
. - .

да вроде нормальные кольца. У Миши 16" бетонярка на полосках из жести, типа сантехнических хомутов прекрасно держится.
Записан

Олег Малий

  • Оффлайн Оффлайн
  • Сообщений: 1777
  • Благодарностей: 307
Re: Хочу заменить "ласточкин хвост" на более широкий
« Ответ #14 : 03 Августа 2016, 14:12:37 »
. - .

да вроде нормальные кольца. У Миши 16" бетонярка на полосках из жести, типа сантехнических хомутов прекрасно держится.
Я говорю о местах крепления колец к планке "ласточкин хвост"  :spy:
« Последнее редактирование: 03 Августа 2016, 15:06:05 от Олег Малий »
Записан
Скачиваем и тестируем дистрибутив Ubuntu Astronomy

sanya24-82

  • Оффлайн Оффлайн
  • Сообщений: 209
  • Благодарностей: 0
Re: Хочу заменить "ласточкин хвост" на более широкий
« Ответ #15 : 03 Августа 2016, 17:42:45 »
. - .

Если уже ставить ЛХ "лосманди" то надо делать нормальные кольца из дюраля с площадками на всю ширину ЛХ 102мм и под два винтика на каждом кольце!
 И еще ...  ласточкин хвост на фото топикстартера, тоже не самое лучшее прочностное решение (лучшее только - мин. вес, что массового производства оптимально т.к. меньше себестоимость пороизводства)
« Последнее редактирование: 03 Августа 2016, 17:48:45 от sanya24-82 »
Записан
Dob 322/1640
Astro-Tech AT72ED + 2"Field Flattener + Canon 450Da
Arsenal 90/800 EQ3A;           KonusMotorMax130HM

Олег Малий

  • Оффлайн Оффлайн
  • Сообщений: 1777
  • Благодарностей: 307
Re: Хочу заменить "ласточкин хвост" на более широкий
« Ответ #16 : 03 Августа 2016, 17:56:39 »
. - .

Я ж и говорю, что крайне заинтересован в уменьшении поперечных колебаний трубы моего телескопа (см первое сообщение темы), которые на комплектной планке весьма сильные при порывах ветра.

Если кто готов решить мою проблему в металле - то пишите в ЛС.
Записан
Скачиваем и тестируем дистрибутив Ubuntu Astronomy

M_M

  • Клуб Астрополис
  • Оффлайн Оффлайн
  • Сообщений: 4105
  • Благодарностей: 715
Re: Хочу заменить "ласточкин хвост" на более широкий
« Ответ #17 : 03 Августа 2016, 18:05:03 »
. - .

Жду прибытия широкой планки.

Как юный сопроматчик, я не могу понять чем думали китайские инженеры, когда разрабатывали кольца крепления трубы 10" ньютона.
Я о том, что при порывах ветра, труба ведёт себя, как канатоходец на канате :(

У меня влияние порывов ветра резко уменьшилось после замены треноги на колонну. Прогиб планки тоже имеет место быть, но не в месте крепления к кольцам, но между кольцами и  креплением планки к монтировке. Планка гнется пропеллером. Там не столько широкая планка нужна, сколько замена профиля на трубчатый.
Записан

Юрко

  • Оффлайн Оффлайн
  • Сообщений: 438
  • Благодарностей: 218
Re: Хочу заменить "ласточкин хвост" на более широкий
« Ответ #18 : 03 Августа 2016, 18:40:12 »
. - .

Я делал вот так у себя. Но решение ни разу не универсальное, и подходит только для одной трубы, в моём случае.
Записан
- SW 254/1200+MPCC Mark III, клубный GSO Dob 16", Мир-20, Мир-1В, Г-44-2, Soligor 135/3.5, Ю-21М, Таир-3, Bushnell 20x50, АУ-12
- MS LifeCam HD-5000, Lumenera Lu070M, 1100 D, EQDrive Standard, Монтировка

M_M

  • Клуб Астрополис
  • Оффлайн Оффлайн
  • Сообщений: 4105
  • Благодарностей: 715
Re: Хочу заменить "ласточкин хвост" на более широкий
« Ответ #19 : 03 Августа 2016, 19:15:29 »
. - .

Давно хотел спросить, а что мешает добавить третье кольцо посередине? Это по идее решит проблему прогибов планки радикально.
