Автор Тема: Ванноферометр (с) имени Юрия Кузнецова!  (Прочитано 11489 раз)

0 Користувачів і 1 Гість дивляться цю тему.

LifeIsGood

  • Клуб Астрополис, Модератор
  • Offline Offline
  • Повідомлень: 5203
  • Подяк: 417
Re: Ванноферометр (с) имени Юрия Кузнецова!
« Reply #40 : 23 Лютого 2014, 18:53:53 »
. - .

Не знаю. Зеркало само астигматичное, но  не до такой степени. Противовес давил на кольцо, которым прижато зеркало в оправе.
У нас расстояние между пучками 6мм, что вносит астигматизм в 1/30 волны. Так что можно им пренебречь.
Записаний

Владbvbh

  • Offline Offline
  • Повідомлень: 72
  • Подяк: 0
  • Якутия
Re: Ванноферометр (с) имени Юрия Кузнецова!
« Reply #41 : 30 Березня 2014, 08:09:22 »
. - .

А нет ли фотографии всего стенда? Пока не могу все детали собрать в кучу. Идея толковая и, поскольку, от меня до ближайшего стенда далековато, хотелось бы собрать его у себя и проверить свои зеркала.
Записаний

LifeIsGood

  • Клуб Астрополис, Модератор
  • Offline Offline
  • Повідомлень: 5203
  • Подяк: 417
Re: Ванноферометр (с) имени Юрия Кузнецова!
« Reply #42 : 07 Квітня 2014, 12:21:07 »
. - .

Пропустил сообщение!
Все будет!
Записаний

Владbvbh

  • Offline Offline
  • Повідомлень: 72
  • Подяк: 0
  • Якутия
Re: Ванноферометр (с) имени Юрия Кузнецова!
« Reply #43 : 07 Квітня 2014, 12:22:01 »
. - .

Заранее спасибо.
Записаний

Yvk

  • Клуб Астрополис
  • Offline Offline
  • Повідомлень: 4687
  • Подяк: 344
    • Не адмін на деякий час
Re: Ванноферометр (с) имени Юрия Кузнецова!
« Reply #44 : 07 Квітня 2014, 17:27:42 »
. - .

Вот несколько фото излучателе-приёмника :)
Записаний

Владbvbh

  • Offline Offline
  • Повідомлень: 72
  • Подяк: 0
  • Якутия
Re: Ванноферометр (с) имени Юрия Кузнецова!
« Reply #45 : 07 Квітня 2014, 17:30:31 »
. - .

Спасибо. А проверяемое зеркало где установлено?
Записаний

Yvk

  • Клуб Астрополис
  • Offline Offline
  • Повідомлень: 4687
  • Подяк: 344
    • Не адмін на деякий час
Re: Ванноферометр (с) имени Юрия Кузнецова!
« Reply #46 : 07 Квітня 2014, 17:57:58 »
. - .

Зеркало подвешено на тросе на "табуретке" с возможностью небольшой регулировки наклона.

Добавил фото снизу опорной доски.
« Останнє редагування: 07 Квітня 2014, 18:11:31 від Yvk »
Записаний


Владbvbh

  • Offline Offline
  • Повідомлень: 72
  • Подяк: 0
  • Якутия
Re: Ванноферометр (с) имени Юрия Кузнецова!
« Reply #47 : 08 Квітня 2014, 03:54:19 »
. - .

Спасибо за все снимки и тему целиком. Но я, наверное, туплю. Читаю, смотрю и саму тему и ту, что по ссылке. Но не могу понять, с какой стороны к стенду находится тестируемое зеркало и на каком расстоянии. Если не на фото, то хотя бы на рисунке можно изобразить их взаимное расположение?
Записаний

alex~

  • Offline Offline
  • Повідомлень: 5937
  • Подяк: 233
Re: Ванноферометр (с) имени Юрия Кузнецова!
« Reply #48 : 08 Квітня 2014, 06:51:47 »
. - .

Спасибо за все снимки и тему целиком. Но я, наверное, туплю. Читаю, смотрю и саму тему и ту, что по ссылке. Но не могу понять, с какой стороны к стенду находится тестируемое зеркало и на каком расстоянии. Если не на фото, то хотя бы на рисунке можно изобразить их взаимное расположение?
Испытуемое зеркало - слева.

http://starryridge.com/mediawiki-1.9.1/index.php?title=Bath_Interferometer
[ Невірне посилання на YouTube ]
« Останнє редагування: 08 Квітня 2014, 06:56:40 від alex~ »
Записаний

Серега

  • Клуб Астрополис
  • Offline Offline
  • Повідомлень: 7275
  • Подяк: 817
Re: Ванноферометр (с) имени Юрия Кузнецова!
« Reply #49 : 08 Квітня 2014, 09:14:21 »
. - .

Записаний

Владbvbh

  • Offline Offline
  • Повідомлень: 72
  • Подяк: 0
  • Якутия
Re: Ванноферометр (с) имени Юрия Кузнецова!
« Reply #50 : 08 Квітня 2014, 09:35:49 »
. - .

Ага, что-то начинаю понимать. Если бы тот парень на видео не лопотал бы на бусурманской мове, усвоил бы больше.  :) У меня с английским большой напряг.
Основной принцип применён какой? На экран приходит и прямой свет от лазера, пропущенный через линзу Барлоу для получения конуса, и отражённый от тестируемого зеркала? На экране происходит интерференция волн, в результате чего мы видим реальную картинку поверхности того зеркала. Так?
Записаний

Yvk

  • Клуб Астрополис
  • Offline Offline
  • Повідомлень: 4687
  • Подяк: 344
    • Не адмін на деякий час
Re: Ванноферометр (с) имени Юрия Кузнецова!
« Reply #51 : 08 Квітня 2014, 11:51:48 »
. - .

Это не линза Барлоу, обычная двояковыпуклая линза. :)
Опорный луч (голубой) идёт тонким пучком пока на обратном пути не попадёт в линзу, после чего он превращается в расходящийся пучёк после фокуса F3.
Основной пучёк (красный) сразу попадает в линзу и расходится после фокуса F1, а затем фокусируется тестируемым зеркалом в фокусе F2 и, опять таки, становится расходящимся. Расстояние от зеркала до F2 равно радиусу кривизны зеркала.

Как только опорный расходящийся пучёк преломится в кубике на 90*, он уже будет распространяться по тому же пути, что и тестовый, а значит между собой они будут интерферировать, во всем объёме расходящегося конуса, так сказать. :)

Записаний

Владbvbh

  • Offline Offline
  • Повідомлень: 72
  • Подяк: 0
  • Якутия
Re: Ванноферометр (с) имени Юрия Кузнецова!
« Reply #52 : 08 Квітня 2014, 12:03:58 »
. - .

Ещё раз спасибо. Попробую разобраться.
Записаний

Серега

  • Клуб Астрополис
  • Offline Offline
  • Повідомлень: 7275
  • Подяк: 817
Re: Ванноферометр (с) имени Юрия Кузнецова!
« Reply #53 : 08 Квітня 2014, 12:09:11 »
. - .

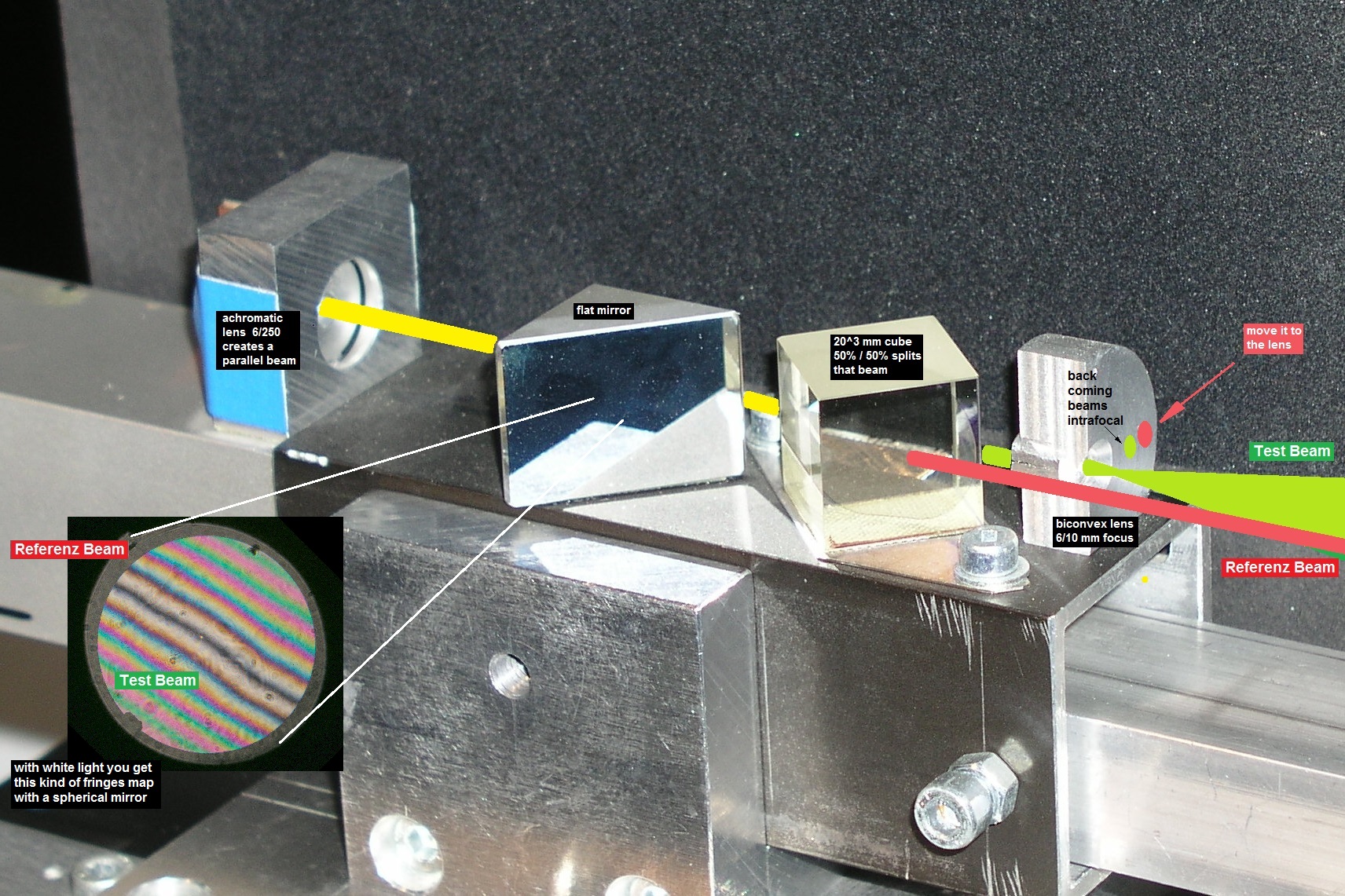

кстати, благодаря равности плеч,  эта система позволяет использовать полихроматический источник света, можно даже обычную галогенку, что позволит тестировать рефракторы в любой длине волны, что делал Вольфганг Рор, например.


Ссылку ниже читать обязательно, если хочется разобраться что и как

http://astro-foren.de/index.php/Thread/15660-The-Bath-Interferometer/

« Останнє редагування: 08 Квітня 2014, 12:13:49 від Серега »
Записаний

Yvk

  • Клуб Астрополис
  • Offline Offline
  • Повідомлень: 4687
  • Подяк: 344
    • Не адмін на деякий час
Re: Ванноферометр (с) имени Юрия Кузнецова!
« Reply #54 : 08 Квітня 2014, 22:45:21 »
. - .

Отделил PDI Кирилловского:
http://www.astroclub.kiev.ua/forum/index.php?topic=35610.0
Записаний

Владbvbh

  • Offline Offline
  • Повідомлень: 72
  • Подяк: 0
  • Якутия
Re: Ванноферометр (с) имени Юрия Кузнецова!
« Reply #55 : 09 Квітня 2014, 03:42:05 »
. - .

Не подскажете, где можно разжиться призмами и кубиками?
Записаний

LifeIsGood

  • Клуб Астрополис, Модератор
  • Offline Offline
  • Повідомлень: 5203
  • Подяк: 417
Записаний

Владbvbh

  • Offline Offline
  • Повідомлень: 72
  • Подяк: 0
  • Якутия
Re: Ванноферометр (с) имени Юрия Кузнецова!
« Reply #57 : 09 Квітня 2014, 09:35:37 »
. - .

Спасибо.
Записаний

Серега

  • Клуб Астрополис
  • Offline Offline
  • Повідомлень: 7275
  • Подяк: 817
Re: Ванноферометр (с) имени Юрия Кузнецова!
« Reply #58 : 19 Квітня 2014, 03:22:31 »
. - .

Ваннометристы, а проведите ка один опыт. Есть у меня идея как от астигматизма в этой схеме избавиться.
Если что копирайт за мной.
В общем, около точки на главном зеркале, куда светит параллельный тонкий пучок нужно установить плоскопараллельную стеклянную пластинку, чтобы тонкий пучок проходил через нее. И наклонять эту пластинку   до тех пор пока астигматизм не скомпенсируется. Возможно придется добавить во второй пучок пластинку толщиной равной толще пройденной тонким пучком. Эту пластинку наклонять не нужно.
Вероятно наклоняемую пластинку нужно устанавливать не около зеркала, а в другом месте, главное чтобы она была только в одной из ветвей
« Останнє редагування: 19 Квітня 2014, 03:33:15 від Серега »
Записаний

Серега

  • Клуб Астрополис
  • Offline Offline
  • Повідомлень: 7275
  • Подяк: 817
Re: Ванноферометр (с) имени Юрия Кузнецова!
« Reply #59 : 19 Квітня 2014, 03:28:05 »
. - .

надо в сходящийся пучок компенсатор астигматизма сунуть, например после диагоналки интерферометра. На параллельный пучок пластинка никак не повлияет, а в сходящийся внесет астигматизм.
« Останнє редагування: 19 Квітня 2014, 03:32:49 від Серега »
