Dew controller или как побороть росу.
« : 18 Лютого 2017, 20:34:21 »
. - .

Приветствую любителей астрономии!  :SLA:

   Как-то, от хорошо известных у нас на форуме маэстро астрофото из обсерватории BonadiSky, услышал зов о помощи в борьбе с чудовищным явлением природы, которое нагло мешает нам впечатляться ещё бОльшими шедеврами глубокого космоса.  :gigi: Как вы догадались - это роса.
   Оказалось, что рынок астроинструментария не пестрит предложениями девайсов в этой области. К сожалению. И не понятно почему, ведь вещь действительно полезная, а в некоторых случаях и незаменимая.  :hz:
   Короче, углубился я в изучение этой темы, и, так как мы люди буйные и лёгких путей не ищем,  :gigi: решил сделать устройство посолиднее, чтобы не отставать от ведущих "дядичек", типа Кендрика.  :shuffle:  ;D
   В результате долгих изысканий, вкуривания даташитов, экспериментов, многих бессонных ночей программинга  :idea: - родилось сие детище со следующими характеристиками:

- Контроллер росы, на базе микроконтроллера STM32, с тактовой частотой 72 МГц;
- Два независимых канала для обогревателей с ШИМ регулировкой мощности нагрева;
- Внешний датчик температуры и влажности для расчёта точки росы;
- Два внешних температурных датчика, контролирующих температуру обогреваемых объектов;
- LCD дисплей для отображения режимов работы контроллера, значений температуры, влажности, точки росы;
- Автоматическое отключение подсветки дисплея и включение по нажатию любой клавиши;
- Четырёх - кнопочная клавиатура для локального управления контроллером;
- USB разъём для удалённого управления и мониторинга;
- Автоматический или ручной режим работы каждого канала, выборочное отключение;
- Выбор мощности в каналах в ручном режиме;
- Разъёмы типа "тюльпан" для подключения нагревательных ремней, совместимых с  ремнями других производителей;
- Защита от переполюсовки и короткого замыкания;
- Напряжение питания 12В. от внешнего источника питания;
- Мощность выходов - до 60Вт. (5А) на канал.

 Также разработано программное обеспечение для удалённого мониторинга и управления контроллером:

- Контроль температуры окружающей среды и влажности;
- Контроль температуры на нагревающих ремнях в каждом канале;
- Контроль точки росы;
- Выбор режима работы контроллера;
- Выбор мощности в каждом канале;
- Выбор времени опроса данных из контроллера;
- Сохранение данных в лог-файле;
- Отображение графиков изменения контролируемых данных;
- Выборочное включение\отключение графиков;
- Масштабирование графиков, прокрутка по времени;
- Выбор частоты записи лог-файла;
- Сохранение настроек в конфигурационном файле и в энергонезависимой памяти контроллера.


В итоге - собран и испытан опытный образец.  :shuffle:

Для полноты картины, решил ещё и нагреватели соорудить.
(Тут мне понабилась помощь супруги, за что ей большое спасибо  ;D  )

Изготовили пока один опытный нагреватель на 10 Вт:

- Нагревательный элемент - нихромовая нить;
- Способ крепления - "липучка" и резинка;
- Теплоизоляция от внешней среды;
- Разъём типа "тюльпан".

  Контроллер предназначен для обогрева объективов телескопов, искателей, гидов, окуляров, фотоаппаратов, вторичных зеркал рефлекторов, лазерных указок,пультов телескопов и многого другого. Меняется только тип и форма нагревательных элементов.
  Принцип работы основан на постоянном контроле температуры и влажности окружающей среды. На основе этих данных рассчитывается точка росы (температура, при которой конденсируется влага в воздухе). Контроллер контролирует температуру объекта, например объектива и автоматически поддерживает её на уровне, выше точки росы на несколько градусов. Это позволяет избежать запотевания оптики и конденсации влаги на них.
Возможно постоянное включение нагревателей (ручной режим) с подачей мощности от 0 до 100%. Этот режим необходим для быстрого нагрева уже остывшей оптики или низких температурах воздуха.
В автоматическом режиме, мощность на нагревателях постоянно пересчитывается, в зависимости от разницы температур на нагревателях и точкой росы для стабилизации температуры объекта и экономии ёмкости аккумулятора, если в полевых условиях осуществляется питание от него.

Так на всё это потрачено очень много сил и времени, подумал, что возможно ещё кому-то понадобится подобные девайсы.  ;D Хотелось бы узнать мнение уважаемых жителей форума. Насколько востребовано данное устройство?
В случае возникновения интереса, есть возможность тиража, не спеша конечно.  :gigi:

А теперь фотки:



Записаний
Подякували

Буйный астроном

  • Offline Offline
  • Повідомлень: 801
  • Подяк: 164
  • My observatory
Re: Dew controller или как побороть росу.
« Reply #1 : 18 Лютого 2017, 20:39:01 »
. - .

Еще
Записаний

Буйный астроном

  • Offline Offline
  • Повідомлень: 801
  • Подяк: 164
  • My observatory
Re: Dew controller или как побороть росу.
« Reply #2 : 18 Лютого 2017, 20:39:51 »
. - .

Софт
Записаний
Подякували

Diskus

  • Moderator
  • Offline Offline
  • Повідомлень: 4091
  • Подяк: 919
  • "Лупайте сю скалу!"
Re: Dew controller или как побороть росу.
« Reply #3 : 22 Лютого 2017, 11:50:33 »
. - .

Дуже корисні та потрібні розробки .
Респект і уважуха .
Будемо активно співпрацювати .
Записаний

Diskus

  • Moderator
  • Offline Offline
  • Повідомлень: 4091
  • Подяк: 919
  • "Лупайте сю скалу!"
Re: Dew controller или как побороть росу.
« Reply #4 : 22 Лютого 2017, 11:58:15 »
. - .

І ще , рекомендую продублювати ( створити )  темку в розділі Хенд Мейд або Обладнання .
Я , наприклад , майже ніколи не заходжу в Барахолку , і вона не висить в переліку тем в колонці справа на сайті .
Тому майже ніхто цю тему не читає .
А тема варта уваги .
Записаний

Redek

  • Offline Offline
  • Повідомлень: 479
  • Подяк: 15
  • Познающий
    • Space photos
Re: Dew controller или как побороть росу.
« Reply #5 : 02 Квітня 2017, 23:59:09 »
. - .

В порядке апа и для пользы дела: а из чего сделан нагреватель? Реально взять сам контроллер, а обогревателей под себя наделать? Если конечно технология не супер секретная. :)
Записаний
RC TS 8" Carbon, Tele Vue-TV101 on EQ-6 Pro SynScan, Lumenera Lu070M, Nightscape CCD Camera
Instagram - https://www.instagram.com/space_astrophoto/

LifeIsGood

  • Клуб Астрополис, Модератор
  • Offline Offline
  • Повідомлень: 5203
  • Подяк: 417
Re: Dew controller или как побороть росу.
« Reply #6 : 03 Квітня 2017, 08:51:43 »
. - .

В порядке апа и для пользы дела: а из чего сделан нагреватель?
"- Нагревательный элемент - нихромовая нить;" - если не стоит задача самому выплавить нихром, то проблем быть не должно :)
Записаний


Redek

  • Offline Offline
  • Повідомлень: 479
  • Подяк: 15
  • Познающий
    • Space photos
Re: Dew controller или как побороть росу.
« Reply #7 : 03 Квітня 2017, 11:54:48 »
. - .

В порядке апа и для пользы дела: а из чего сделан нагреватель?
"- Нагревательный элемент - нихромовая нить;" - если не стоит задача самому выплавить нихром, то проблем быть не должно :)
Сомневаюсь, что топикстартер сам выплавлял, так что повторить его подвиг в виде покупки этой нити будет вполне реально. :)
Записаний
RC TS 8" Carbon, Tele Vue-TV101 on EQ-6 Pro SynScan, Lumenera Lu070M, Nightscape CCD Camera
Instagram - https://www.instagram.com/space_astrophoto/

Буйный астроном

  • Offline Offline
  • Повідомлень: 801
  • Подяк: 164
  • My observatory
Re: Dew controller или как побороть росу.
« Reply #8 : 03 Квітня 2017, 15:46:25 »
. - .

В порядке апа и для пользы дела: а из чего сделан нагреватель? Реально взять сам контроллер, а обогревателей под себя наделать? Если конечно технология не супер секретная. :)
Возможны любые варианты!  ;D Нагревательный элемент сделал из нихрома, конечно. Сам не плавил, взял готовую проволоку.  :rofl:
Ремни рассчитываются и изготавливаются к конкретной оптике индивидуально. Можно использовать готовые ремни любого производителя. Я для этого и использовал стандартные разъёмы для таких устройств, типа "тюльпан".
Можно использовать нагревательный элемент из резисторов, кому как хочется и что доступно. К примеру, для нагревателя небольшой вторички Ньютона - это вполне подходящий вариант. Там мощность небольшая.

PS. На один канал контроллера можно посадить несколько нагревателей с суммарным потребляемым током до 5А (60вт). (Есть возможность увеличения мощности). Естественно, контроль температуры только по одному ремню.
Индивидуально, возможно изготовление контроллера на большее число управляемых каналов.
Записаний

Буйный астроном

  • Offline Offline
  • Повідомлень: 801
  • Подяк: 164
  • My observatory
Re: Dew controller или как побороть росу.
« Reply #9 : 12 Січня 2018, 21:41:21 »
. - .

Немного по технологии изготовления ремней. Это сугубо мой метод, не претендую на эталон, но работает.  :gigi:

Расчёт нагревателя:

Материал нагревателя, как было описано выше - нихромовая проволока.
Её можно раздобыть в старых паяльниках, фенах, обогревателях, утюгах, ну и купить, конечно, если надо много ремней.  ;D
Диаметр нужно взять в районе -0.2 - 0.5 мм. Сопротивление - 5-10 ом на метр. Это рекомендуемое, а так, конечно, что "достанется".  :)

Сильно толстую не желательно, слишком грубо. Да и сопротивление у неё мало, поэтому нужно будет её много, на требуемую мощность.

Мощность ремня берётся в зависимость от того, что нужно греть. Известный производитель рекомендует:  :clever:

Далее будя...
Записаний
Подякували

Буйный астроном

  • Offline Offline
  • Повідомлень: 801
  • Подяк: 164
  • My observatory
Re: Dew controller или как побороть росу.
« Reply #10 : 12 Січня 2018, 21:50:56 »
. - .

В зависимости от мощности, длины ремня и сопротивления метра провода рассчитывается нужная длина собственно нихромовой проволоки.
Но, тут ещё одно но!  :gigi: Не забываем про площадь нагревателя. Может так получиться, что в результате расчёта нужно будет кусок провода, длиной 20 см. Т.е.  одна ниточка посредине ремня. Естественно, что эффект от такого ремня сомнительный.  Тут нужно прибегнуть к параллельно -  последовательному соединению кусков, чтобы получить нужную мощность и, хотя бы, 3-4 нитки вдоль ремня, чтобы обеспечить достаточную площадь нагревающей поверхности. Для людей, изучавших закон Ома в школе, это не сложнее пульта от телевизора.  :rofl:

Далее...
Записаний

slava3500

  • Online Online
  • Повідомлень: 4395
  • Подяк: 1227
  • Этот форум самый лучший!
Re: Dew controller или как побороть росу.
« Reply #11 : 12 Січня 2018, 22:03:04 »
. - .

Вот чего никогда не понимал- это тех, кто пытается бороться с росой. Ведь понятно, что если она имеет место быть-то для того, чтобы просушить оптику понадобится время. А после установки- через какое-то время опять все запотевает. И что- вот так постоянно заниматься отогреванием вместо наблюдений? Но ночь-то не резиновая, может вскоре и рассвет начаться или облака приползут. Смысл всего этого?
Записаний
4441 дип-скай объект, 84 кометы, из них уже пять(!) -в двух появлениях и почти 12 000 визуальных оценок переменных звезд

Буйный астроном

  • Offline Offline
  • Повідомлень: 801
  • Подяк: 164
  • My observatory
Re: Dew controller или как побороть росу.
« Reply #12 : 12 Січня 2018, 22:04:20 »
. - .

Итак, длину проволоки рассчитали, длину ремня рассчитали - делаем сам нагреватель!

Берём крепкий строительный армированный скотч. На куске фанеры крепим кусок нужной длины, клеевой стороной вверх.
Отмечаем линии протяжки нихрома и по краям скотча забиваем в фанеру тоненькие гвозди, вокруг которых намотаем нагреватель.
Смещая отдельные гвоздики - натягиваем проволоку.
Ортофосфорной кислотой (или другим флюсом) припаиваем соединительный кабель.
Вторым куском армированного скотча делаем бутерброд, а-ля чизбургер, только без котлеты.  :rofl:

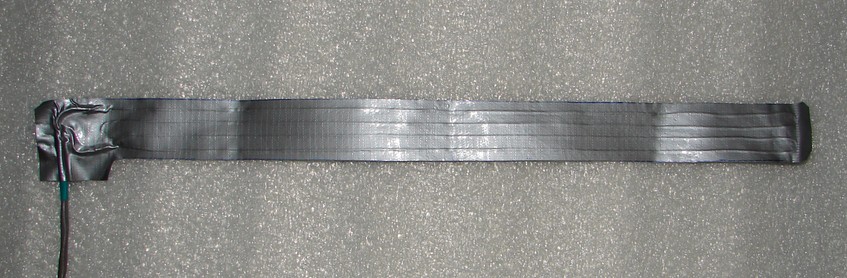

Должно получиться где-то, примерно так:  ;D
Записаний

Буйный астроном

  • Offline Offline
  • Повідомлень: 801
  • Подяк: 164
  • My observatory
Re: Dew controller или как побороть росу.
« Reply #13 : 12 Січня 2018, 22:06:47 »
. - .

Вот чего никогда не понимал- это тех, кто пытается бороться с росой. Ведь понятно, что если она имеет место быть-то для того, чтобы просушить оптику понадобится время. А после установки- через какое-то время опять все запотевает. И что- вот так постоянно заниматься отогреванием вместо наблюдений? Но ночь-то не резиновая, может вскоре и рассвет начаться или облака приползут. Смысл всего этого?

Так смысл всего этого не сушить оптику, а не дать ей запотеть.  :gigi: И не сторожить всю ночь, а автомат всё за нас сделает сам.
Записаний

slava3500

  • Online Online
  • Повідомлень: 4395
  • Подяк: 1227
  • Этот форум самый лучший!
Re: Dew controller или как побороть росу.
« Reply #14 : 12 Січня 2018, 22:14:50 »
. - .

Тогда другой вопрос- сколько раз в году это происходит? У меня статистика примерно 2-3 раза в год при 20-30 астровыездах. Есть ли смысл?
Записаний
4441 дип-скай объект, 84 кометы, из них уже пять(!) -в двух появлениях и почти 12 000 визуальных оценок переменных звезд

Буйный астроном

  • Offline Offline
  • Повідомлень: 801
  • Подяк: 164
  • My observatory
Re: Dew controller или как побороть росу.
« Reply #15 : 12 Січня 2018, 22:21:20 »
. - .

Шьём ремень:

Но для начала идём\едем в какой-нибудь магазин\базар, где продают "комплектуху" для швей-мотористок.  ;D
Берём широкую липучку - папу\маму. Широкую резинку. И тканевую ленту, которая используется для швейных дел, типа
окантовок брюк, поясов и т.д. (В этом я не очень ферштейн  :rofl:)
В хозяйственном магазине покупаем фольгированную теплоизоляцию, 2-3мм толщиной. (обматывают ей трубы и т.д.)

Тут понадобятся навыки работы со швейной машинкой или, на худой конец, не дюжие знания в искусстве зоблазна , ой, уговора жены.  :rofl:

Со стороны объектива - тканевая лента, потом нагреватель, изоляция (фольгой наружу), липучка (ворс).
С одного конца пришиваем кусок широкой резинки и ответную часть липучки (крючки).  ;D

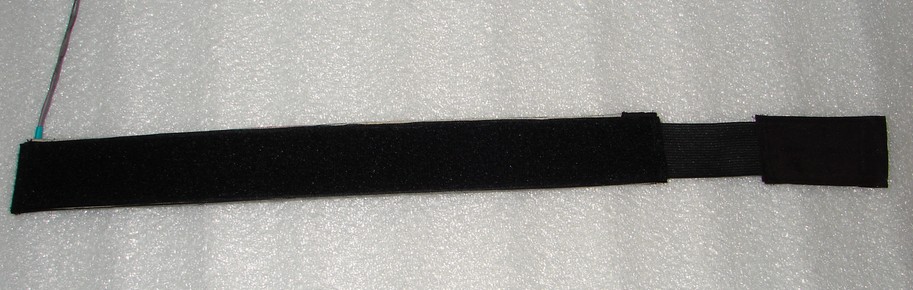

В итоге должно получиться что-то наподобие такого:
Записаний
Подякували

Буйный астроном

  • Offline Offline
  • Повідомлень: 801
  • Подяк: 164
  • My observatory
Re: Dew controller или как побороть росу.
« Reply #16 : 12 Січня 2018, 22:27:42 »
. - .

Тогда другой вопрос- сколько раз в году это происходит? У меня статистика примерно 2-3 раза в год при 20-30 астровыездах. Есть ли смысл?

На этот вопрос лучше ответит Юра, (MaxMan). В соседней теме. Я собственно для этого сейчас пишу, ибо он интересуется.  :gigi: Значит это у него происходит достаточно часто.  :hz:

Это смотря где наблюдать. У меня, к примеру, под куполом, на пятиметровой высоте от земли никогда не бывает росы. А если наблюдать недалеко от водоёма, с земли, или в низине то, полагаю, что роса - не такая и редкость.
Записаний

slava3500

  • Online Online
  • Повідомлень: 4395
  • Подяк: 1227
  • Этот форум самый лучший!
Re: Dew controller или как побороть росу.
« Reply #17 : 12 Січня 2018, 22:42:50 »
. - .

Тогда другой вопрос- сколько раз в году это происходит? У меня статистика примерно 2-3 раза в год при 20-30 астровыездах. Есть ли смысл?

На этот вопрос лучше ответит Юра, (MaxMan). В соседней теме.

Буду рад.
Записаний
4441 дип-скай объект, 84 кометы, из них уже пять(!) -в двух появлениях и почти 12 000 визуальных оценок переменных звезд

slava3500

  • Online Online
  • Повідомлень: 4395
  • Подяк: 1227
  • Этот форум самый лучший!
Re: Dew controller или как побороть росу.
« Reply #18 : 12 Січня 2018, 22:45:01 »
. - .


Это смотря где наблюдать. У меня, к примеру, под куполом, на пятиметровой высоте от земли никогда не бывает росы. А если наблюдать недалеко от водоёма, с земли, или в низине то, полагаю, что роса - не такая и редкость.

У меня 2 места наблюдений. Оба на вершине горы примерно на высоте 300м над у.м. Первое расположено в открытом поле, а вот второе у подножия горы. И там и там до реки 7-10км.
Записаний
4441 дип-скай объект, 84 кометы, из них уже пять(!) -в двух появлениях и почти 12 000 визуальных оценок переменных звезд

Буйный астроном

  • Offline Offline
  • Повідомлень: 801
  • Подяк: 164
  • My observatory
Re: Dew controller или как побороть росу.
« Reply #19 : 12 Січня 2018, 22:48:24 »
. - .

В нашем клубном павильоне, в Маяках, на берегу лимана - практически в каждую ночь роса.  Вот и ответ о смысле.  :gigi:
