Автор Тема: лазерная указка + блок питания  (Прочитано 13240 раз)

0 Користувачів і 1 Гість дивляться цю тему.

Серега

  • Клуб Астрополіс
  • Offline Offline
  • Повідомлень: 7851
  • Подяк: 1168
лазерная указка + блок питания
« : 10 Грудня 2009, 21:53:37 »
. - .
как подключить 5мВт зеленую лазерную указку к БП? какие параметры БП нужны? попробовал блок питания от антенны польской.. указка на мгновение горит и все.. по всему виДно что мошности БП мало..
нашел трансформатор.. Дает 2.5 и 4 вольт. выдрал из старого БП диодный мостик, припаял - получил постоянку 2.4 и 4 вольта. кинул на указку - все равно не фурчит.

помогите! нужно указку запитать для стационарной работы..
Записаний

LifeIsGood

  • Клуб Астрополіс, Модератор
  • Offline Offline
  • Повідомлень: 5234
  • Подяк: 446
Re: лазерная указка + блок питания
« Відповідь #1 : 10 Грудня 2009, 21:59:35 »
. - .
1. Для лазера нужен источник постоянного ТОКА. Чуть больше и ПШИК!
2. Если ты говоришь именно про указку (а не про диод лазерный), то там уже все встроенно. Если указка на 2 батарейко, то используй БП на 2.8-3В
Записаний

ds40a

  • Offline Offline
  • Повідомлень: 2150
  • Подяк: 398
  • Дмитро Сорока. Слава Україні !
Re: лазерная указка + блок питания
« Відповідь #2 : 10 Грудня 2009, 21:59:52 »
. - .
Боюсь вас огорчить.
Короче, почитайте сами http://www.holography.ru/files/hl650.htm
Записаний

Серега

  • Клуб Астрополіс
  • Offline Offline
  • Повідомлень: 7851
  • Подяк: 1168
Re: лазерная указка + блок питания
« Відповідь #3 : 10 Грудня 2009, 22:02:47 »
. - .
запустил... :gigi: от 4в. от 2.5 не работает. но посветил немного.. боязно. 4в все-таки
а заодно и разобрался как указку разбирать чтоб кнопку поменять.. кнопка плохая была..

Цитата: LifeIsGood від 10 Грудня 2009, 21:59:35
1. Для лазера нужен источник постоянного ТОКА. Чуть больше и ПШИК!
2. Если ты говоришь именно про указку (а не про диод лазерный), то там уже все встроенно. Если указка на 2 батарейко, то используй БП на 2.8-3В
так пробовал же! не хотит. видать блок слабый. но с подстройкой :gigi:


чтоб разобрать указку нужно убрать черную резинку оДетую на пружинку.. и нажать на кнопку пока она не провалится в корпус. толкнуть эту кнопку в сторону выхоДа :gigi: плата указки при этом немного отогнется вниз и кнопка вывалится сама. либо пинцетом ее выташить.
потом хватаем плату пинцетом и тупо выкручиваем из указки. выкрутится она вместе с оптическим блоком.
Записаний

Серега

  • Клуб Астрополіс
  • Offline Offline
  • Повідомлень: 7851
  • Подяк: 1168
Re: лазерная указка + блок питания
« Відповідь #4 : 10 Грудня 2009, 22:07:58 »
. - .
а в указке там да.. там платка не простая.. что-то типа этого
Записаний

ds40a

  • Offline Offline
  • Повідомлень: 2150
  • Подяк: 398
  • Дмитро Сорока. Слава Україні !
Re: лазерная указка + блок питания
« Відповідь #5 : 10 Грудня 2009, 22:14:24 »
. - .
Да, полупроводниковый лазер, словами MaxMan, "балувана Галя" и требует деликатного обращения.
Сам по себе (не впаянный в плату) очень боится статики (статического электричества).
Записаний

Серега

  • Клуб Астрополіс
  • Offline Offline
  • Повідомлень: 7851
  • Подяк: 1168
Re: лазерная указка + блок питания
« Відповідь #6 : 10 Грудня 2009, 22:18:39 »
. - .
да это я все знаю.. сам недавно делал из двд лазер. но от батарей запитывал. от БП не запитывал. Вот и спросил...
Записаний

ds40a

  • Offline Offline
  • Повідомлень: 2150
  • Подяк: 398
  • Дмитро Сорока. Слава Україні !
Re: лазерная указка + блок питания
« Відповідь #7 : 10 Грудня 2009, 22:22:49 »
. - .
Цитата: stepan від 10 Грудня 2009, 22:18:39
да это я все знаю.. сам недавно делал из двд лазер. но от батарей запитывал. от БП не запитывал. Вот и спросил...

уфф. Успокоили  :) А то думал не успею предостеречь.
Записаний

Saint

  • Offline Offline
  • Повідомлень: 86
  • Подяк: 0
  • "Счастье для всех, даром..."
Re: лазерная указка + блок питания
« Відповідь #8 : 11 Грудня 2009, 23:54:20 »
. - .
Цитата: stepan від 10 Грудня 2009, 22:18:39
да это я все знаю.. сам недавно делал из двд лазер. но от батарей запитывал. от БП не запитывал. Вот и спросил...
Можно ссилочку на материал по которму из двд лазер делали :shuffle:
Записаний
SW 2001P EQ-5
"Дудка Огаркова" из РФ-4 (360/10)

Серега

  • Клуб Астрополіс
  • Offline Offline
  • Повідомлень: 7851
  • Подяк: 1168
Re: лазерная указка + блок питания
« Відповідь #9 : 14 Грудня 2009, 18:06:56 »
. - .
google.com
 ;)

p.s. я уже не помню ссылочки и не сохранил..

но посмотрите сайт откуда картинка вставлена и там тоже найдете инфу..
Записаний

Igric

  • Offline Offline
  • Повідомлень: 684
  • Подяк: 0
  • Забанений!
  • E=mc2 - раньше любили слушать........
Re: лазерная указка + блок питания
« Відповідь #10 : 14 Грудня 2009, 20:08:10 »
. - .
Вот ссилочка  :) http://www.astroclub.kiev.ua/forum/index.php?topic=7405.msg89030#msg89030
Вобще то сейчас недорогих указок полно...
Записаний
Canon 60d. QHY-5.    ШК Мид-8, Ньютон 218/5,7 Доб-Немец. ТАЛ-100R , Мицар 110/7,3; бинокль Astroimpex 12*60  Обьективы: МС-ЗМ-5СА(500/8), Таир-3S(4.5/300),  Юпитер 21(200/4).
Не дорого меняю зеленые пиксели на красные.

Серега

  • Клуб Астрополіс
  • Offline Offline
  • Повідомлень: 7851
  • Подяк: 1168
Re: лазерная указка + блок питания
« Відповідь #11 : 14 Грудня 2009, 21:48:56 »
. - .
из двд вапстче копейки
Записаний

nehao

  • Клуб Астрополіс
  • Offline Offline
  • Повідомлень: 251
  • Подяк: 2
Re: лазерная указка + блок питания
« Відповідь #12 : 14 Грудня 2009, 23:15:42 »
. - .
тут много чего есть
http://lasers.org.ru/
Записаний
150 Добсон, 110 МК (Макарыч)

Станислав

  • Offline Offline
  • Повідомлень: 356
  • Подяк: 0
Re: лазерная указка + блок питания
« Відповідь #13 : 15 Грудня 2009, 00:05:09 »
. - .
Цитувати
лазерная указка + блок питания
А надо ли вообще сильно морочиться... Больше года у меня работает лазерная указка 5 мВт, от 9 Вольт через драйвер для одноваттного светодиода. 15 грн - и весь вопрос.
Записаний

Серега

  • Клуб Астрополіс
  • Offline Offline
  • Повідомлень: 7851
  • Подяк: 1168
Re: лазерная указка + блок питания
« Відповідь #14 : 15 Грудня 2009, 17:53:57 »
. - .
вот это интересно... нужно поискать.. а поДробней немного можно?
Записаний

Станислав

  • Offline Offline
  • Повідомлень: 356
  • Подяк: 0
Re: лазерная указка + блок питания
« Відповідь #15 : 15 Грудня 2009, 20:51:23 »
. - .
А что надо изложить подробней? Это стандартный узел для питания 1-3 светодиодов, куплен на Караваевых дачах. Имеют разброс по току 50-100 мА, поэтому для точных устройств приходится подбирать ограничительный резистор (он там уже есть).
Записаний

AntonD1

  • Offline Offline
  • Повідомлень: 155
  • Подяк: 0
  • АстроДнепр Днепропетровск
Re: лазерная указка + блок питания
« Відповідь #16 : 18 Грудня 2009, 16:44:21 »
. - .
А вариант приобрести пару аккумуляторов соответствующего типа не подходит?
Имеем стабильное напряжение и компактность.
Записаний
Самодельный ньютон 150мм, Canon EOS 500D

ivanovich

  • Offline Offline
  • Повідомлень: 113
  • Подяк: 0
  • Забанений!
Re: лазерная указка + блок питания
« Відповідь #17 : 19 Грудня 2009, 15:53:20 »
. - .
Запитал тайваньскую лазерную указку (трехбатареечная, красный. 1 мВт) от блока питания БП2-3 старых советских калькуляторов. Не чихает...
Записаний
SW Dob 8" f/6
В мире так много интересного и так мало интересующихся.

Fura!

  • Offline Offline
  • Повідомлень: 485
  • Подяк: 5
  • SW DOB 8"
Re: лазерная указка + блок питания
« Відповідь #18 : 19 Грудня 2009, 17:02:13 »
. - .

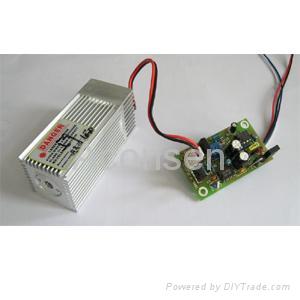

Для цього краще знайти сам модуль лазера, який і передбачає підключення тільки до блоку живлення
http://img.diytrade.com/cdimg/863187/8312360/0/1237273322/Industrial_TTL_Green_laser_Module_100mW.jpg
Записаний
Хтось купив Celestron Firstscope і думає, що купив телескоп?.. Ну ми ж то знаєм!

genakiev

  • Offline Offline
  • Повідомлень: 303
  • Подяк: 2
Re: лазерная указка + блок питания
« Відповідь #19 : 06 Січня 2010, 09:05:57 »
. - .
Набираем последовательно стабилизаторы тока (зависит от блока питания) например:
 от 7812 ....до 1133(использ-я в телеках для стабилизации 3.3в).Только с поледним осторожно-ноги не так, как в 78хх. (Ни одного лазера ещё не сгорело за 3 года экспериментов)
Записаний
